Commercial Storefront

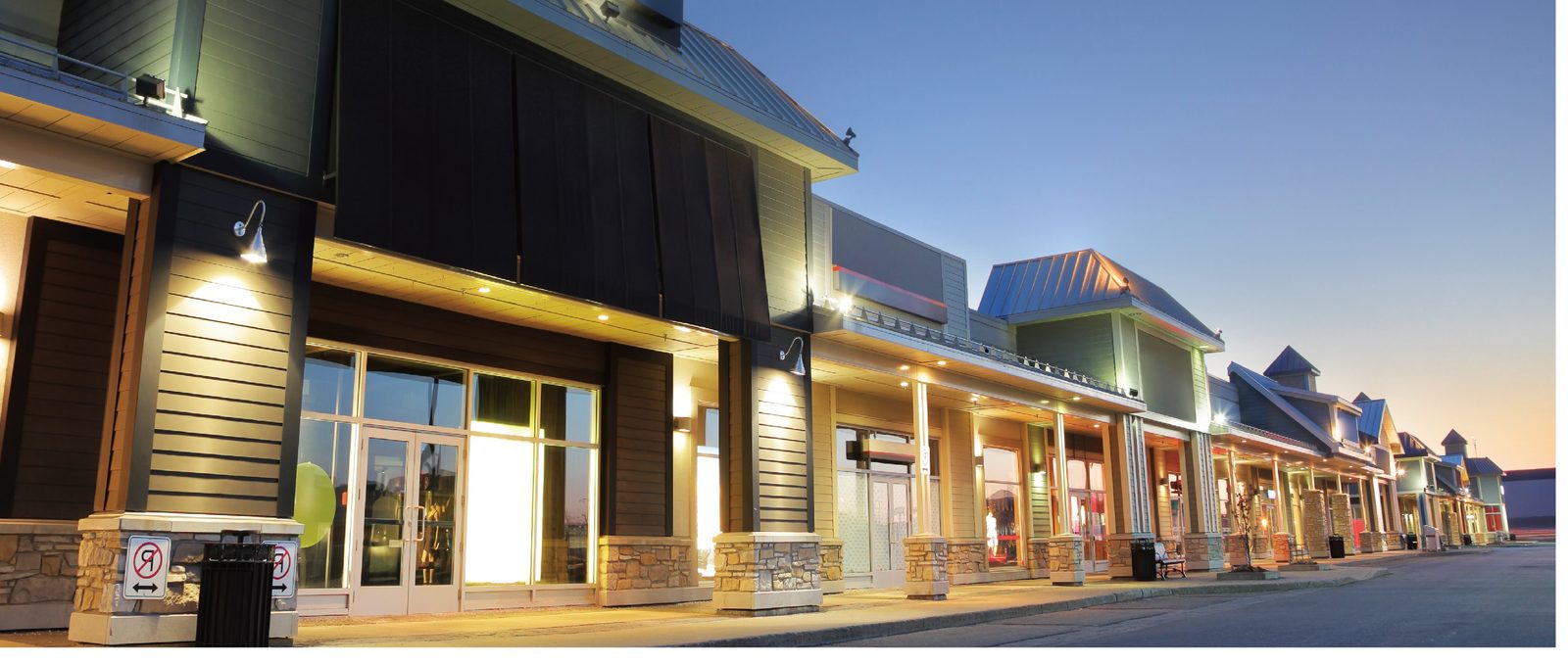

A ground-floor storefront system for retail and mixed-use frontage: framed glazed bays with door openings, detailed for street-level exposure and tenant signage. Drawn to the bay module on your elevation.
Configure su unidad y solicite una cotización: la calculamos y respondemos, normalmente en un día hábil.
Cada unidad se fabrica a la medida del hueco. Medidas confirmadas en la cotización.
Recubrimientos Low-E1 / E2 / E3, composiciones laminadas y templadas disponibles. Recomendamos el recubrimiento según su zona climática.
Gama RAL completa a solicitud; se listan los doce colores más pedidos. Pintura en polvo o anodizado.
No se muestra precio porque cada unidad se fabrica a medida. Recibirá una cotización por escrito para esta configuración exacta.
Resumen
A ground-floor storefront system: framed glazed bays with door openings, on a 4 5/16" frame depth in both the vertical and the plan section, detailed for street-level exposure. The catalogue draws the line by height — up to 13 ft, this is the system to use, and the standard configuration is described as typical ground-floor retail at 10 ft or less. It is non-load-bearing and relies on the building structure for support, which is precisely what makes it a ground-floor system rather than a curtain wall.
Against the deeper window wall systems the difference is not just depth but how it goes together. The 120S, 150S and 180S are stick systems glazed with pressure plates for elevations that run to 14, 24 and 65 ft. This one arrives as pre-assembled units that clip directly to one another on site: align the units, check the visible faces are flush, and fix. Contractors surveyed reported halving the number of installers needed on large combinations. Sightlines are 1 3/4" at the head, sill and outer jambs with 2 1/2" at intermediate transoms and mullions — a deliberately light frame, and a maximum-view variant runs seam-to-seam glass with the mullions reduced further.
Glazing is where the system is tuned to its use. It takes anything from a double-pane thermally controlled insulating unit to a triple-pane build-up, or an insulating laminated unit where impact resistance and sound damping matter on a street frontage. Published energy figures for a picture window are U 0.31 with SHGC 0.25 double-glazed and U 0.25 with SHGC 0.23 triple-glazed, and the catalogue is explicit that different glass specifications are available where local code demands different ratings.
The frame is 6060-T66 aluminium with the main load-carrying sections at 2.0 mm or thicker and a nylon PA66 thermal break separating inner and outer sections. Glass can be built with a low-E silver coating, argon fill and a warm-edge spacer, tempered or laminated with a PVB interlayer, or specified frosted, switchable, bird-friendly or tinted where a tenant wants privacy or a bird-safe frontage. Finishes are powder coat, fluorocarbon coat or anodising, in the full RAL K7 range, and the system is normally combined with glazed entry doors in the same frame family.
| Línea de producto | Commercial |
|---|---|
| Material | Aluminum |
| Tipo | Storefront |
| Plazo de entrega | Configuraciones estándar: 18 días en fábrica |

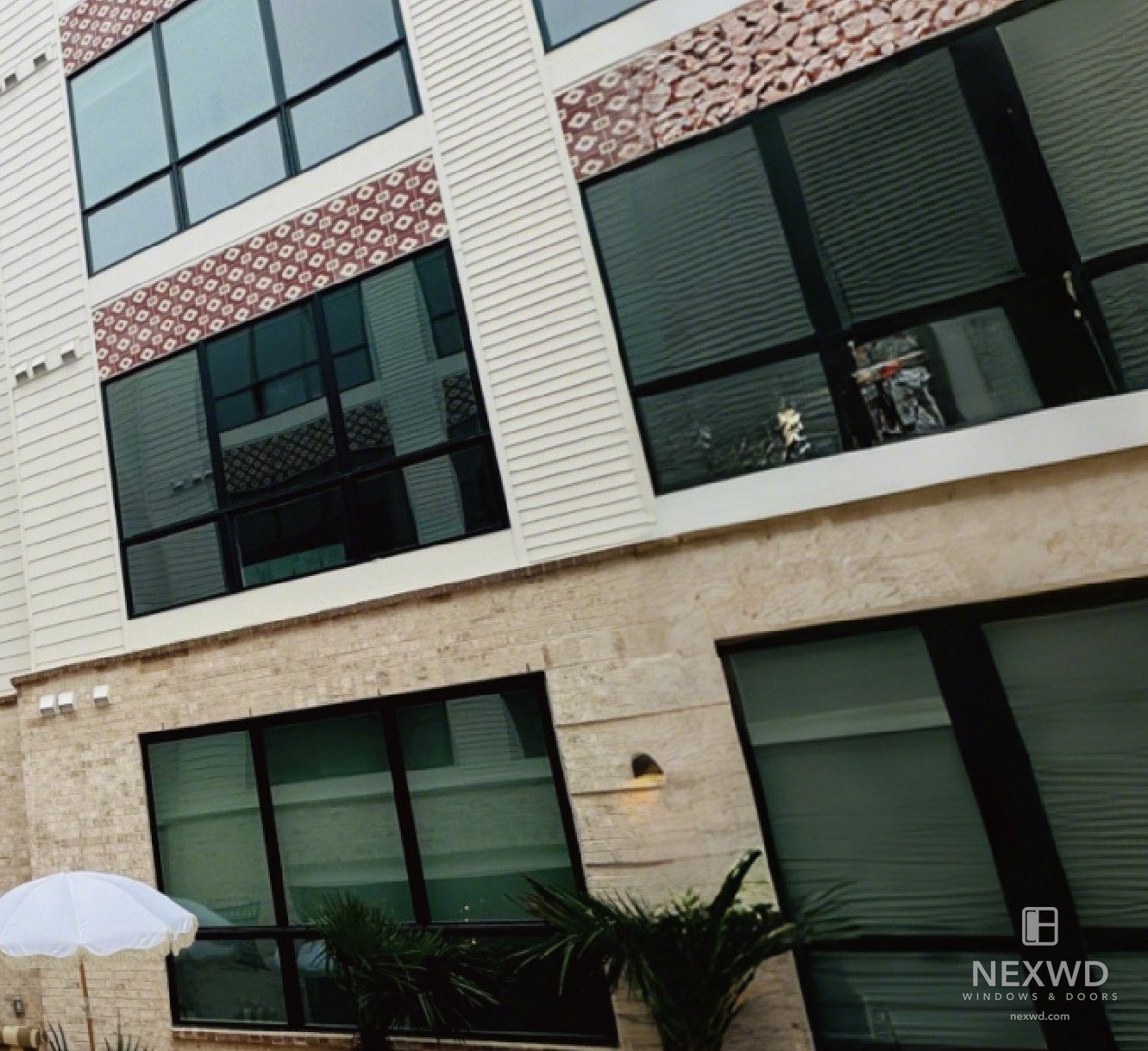

Referencias de proyecto
Edificios con esta línea, suministrados por nuestro socio fabricante.
Especificaciones
| Material | Aluminum |

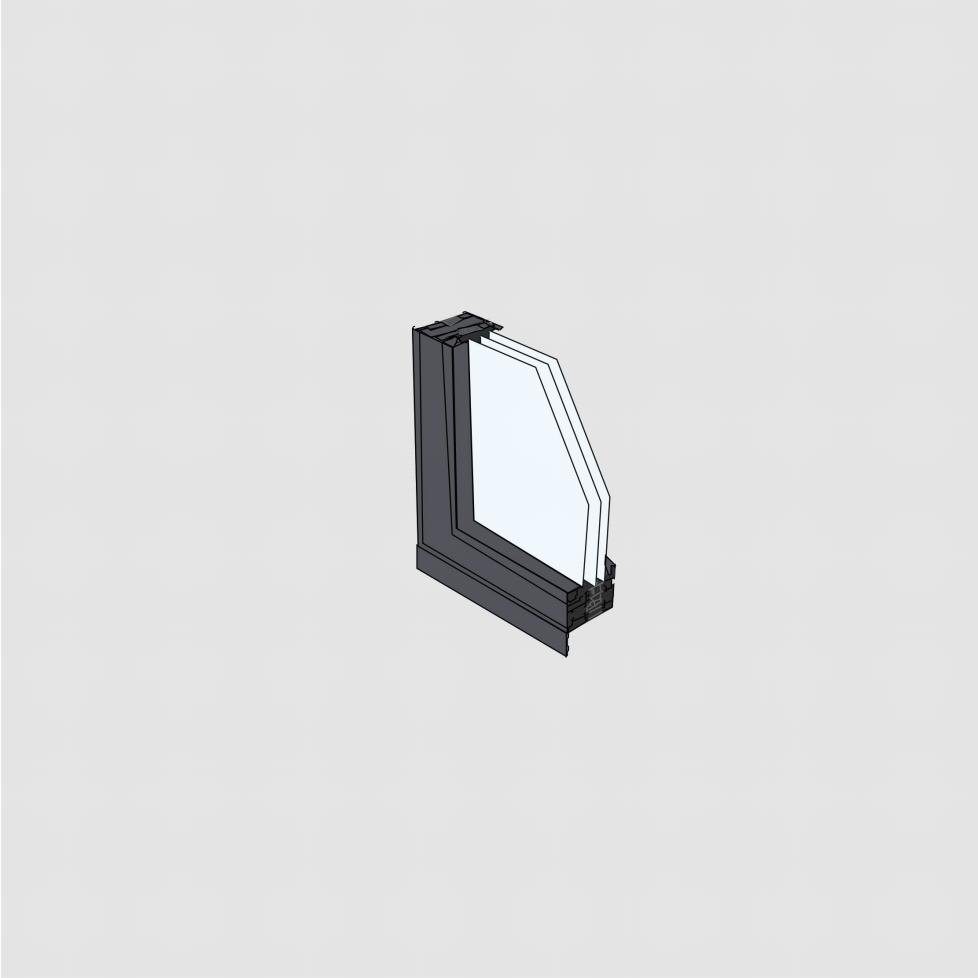

Perfil y sección del marco
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Opciones de montaje y marco
El tipo de marco determina el detalle del hueco, la impermeabilización y cuánto del muro existente hay que retirar. Hay cuatro opciones; indíquenos la composición del muro y especificaremos la que necesita su hueco.
El marco estándar de obra nueva. La aleta solapa el tablero, de modo que la unidad se coloca y se sella en una sola operación.
Existe una aleta de 1 3/8" cuando la composición del revestimiento requiere más alcance.
Se instala sobre un marco de aluminio existente, dejando intacto el estuco exterior. Sin cortes ni reparaciones.
Disponible en tipos de ventana seleccionados: consúltenos qué huecos lo admiten antes de presupuestar el estuco.
Para retirada completa, cuando el marco existente está podrido o dañado y hay que sacarlo por entero.
Se aloja en el hueco existente y llega con los taladros pasantes ya hechos y los tornillos incluidos.
Los flejes se fijan al marco, lo que permite situar la unidad en cualquier punto del espesor del muro y no a un retranqueo fijo.
Se instala desde el interior y sirve tanto para obra nueva como para sustitución.
Los detalles CAD completos están disponibles a solicitud para su composición de muro.
Combinaciones unidas en fábrica para huecos grandes
Las combinaciones de varias unidades se unen en fábrica y se entregan como un solo conjunto, de modo que la junta se ejecuta en taller y no sobre un andamio. El montante de unión mide 1 1/8" (28 mm) y existe en tres grados de refuerzo, según la altura de la ventana que debe soportar. El sistema está protegido por una patente estadounidense.
| Altura de ventana sugerida | Ancho de junta |
|---|---|
| up to 9 ft | 1 1/8" (28 mm) |
| 9 to 11 ft | 1 1/8" (28 mm) |
| 11 to 13 ft | 1 1/8" (28 mm) |
Las combinaciones llegan parcial o totalmente montadas según tamaño y transporte. Indíquenos el hueco y confirmaremos qué grado necesita su altura y cómo se dividirá la unidad para el envío.
Cómo se unen las combinaciones grandes →Detalles de instalación
Entramado de madera, mampostería y placa, más la junta de empalme para enviar unidades grandes por secciones. Detalles CAD completos a solicitud.
Métodos de instalación explicados →Desempeño y certificaciones
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Garantía
Nuestros productos están certificados según:
Números de certificado disponibles a solicitud.
VERIFICABLE AHORACPD DRN-M-8 · DRN-M-11 · DRN-M-15 · DRN-M-19 · DRN-M-21Búsquelos en nfrc.org y leerá las mismas cifras que publicamos.
Opciones
Acabados
Acabados en pintura en polvo según la carta RAL estándar, además de opciones anodizadas. Los interiores de madera están disponibles en varias especies y acabados.
Acristalamiento
- Vidrio aislante doble o triple
- Recubrimientos Low-E1 / Low-E2 / Low-E3
- Relleno de argón
- Composiciones templadas y laminadas
- Colores y patrones de intercapa a medida
Acabado exterior e interior
La gama comercial se acaba en todo el rango RAL K7 Classic y no en una carta estándar reducida, de modo que el marco puede igualar la paleta de fachada o un color corporativo. También hay anodizado cuando se especifica una capa anódica en lugar de un recubrimiento.
El interior y el exterior pueden acabarse en colores distintos. Confirme con nosotros la referencia RAL exacta antes de incluirla en un documento de obra; algunas referencias tienen recargo o plazo mayor.
Plazo de entrega
- Configuraciones estándar, como una unidad serie 70 con doble vidrio: 18 días en fábrica desde el pedido. Es tiempo de producción y no incluye el transporte.
- Configuraciones especiales: 3–5 semanas de producción, también desde el pedido.
- Flete marítimo: unos 35 días a la costa oeste de EE. UU., unos 45 días a la costa este.
- Los plazos se confirman por escrito al pedido. Producimos según el calendario de su proyecto.
Descargas
Planos y documentación
Planillas CAD de ventanas y puertas, modelos BIM, documentación de desempeño y detalles de instalación se preparan por proyecto para cuentas profesionales.
