Las fotografías de esta página muestran una unidad muy similar de la misma plataforma, no este modelo exacto: las guías de producto nunca lo fotografiaron. Las secciones, medidas y opciones de esta página sí son de este modelo. Pídanos una fotografía de la configuración exacta antes de especificar a partir de una imagen.
Commercial Window Wall
Our commercial window wall range, in three mullion depths that trade sightline for wind load and span. 120S is the entry point at a 4 3/4" mullion depth, sized for low-rise commercial and podium levels up to 105 mph / 14’. 150S steps up to 5 7/8" for mid-rise elevations, taking greater wind load and span up to 120 mph / 24’ — its face width is 2 9/16" against 120S’s 1 15/16", so stepping up in depth does show on the elevation. 180S is the deepest at 7 1/8", for high-rise and high-wind elevations up to 135 mph / 65’, at the same face width as 150S so a tower can step up in structural capacity without a visible change in the facade grid. All three take casement, tilt & turn, awning and door elements on one sightline, glazed with pressure plates; U-factor and SHGC vary with the glazing or panel specified.
Configure su unidad y solicite una cotización: la calculamos y respondemos, normalmente en un día hábil.
Cada unidad se fabrica a la medida del hueco. Medidas confirmadas en la cotización.
Recubrimientos Low-E1 / E2 / E3, composiciones laminadas y templadas disponibles. Recomendamos el recubrimiento según su zona climática.
Gama RAL completa a solicitud; se listan los doce colores más pedidos. Pintura en polvo o anodizado.
No se muestra precio porque cada unidad se fabrica a medida. Recibirá una cotización por escrito para esta configuración exacta.
Resumen
Our commercial window wall range, glazed by pressure plate onto a 6060-T66 aluminium frame with the main load-carrying sections at 2.0 mm or thicker, in three mullion depths chosen as a configurator option: 120S, 150S and 180S. Fixed lites, operable vents and door elements share one sightline in every depth; depth is what trades off against wind load, span and how much of the elevation is frame rather than glass.
Depth buys wind load and height. 120S is the entry point at a 4 3/4" mullion, rated to 105 mph and 14 ft — the only depth with a published width limit as well as a height, sized for low-rise commercial work and podium levels. 150S steps up to 5 7/8", 120 mph and 24 ft, for mid-rise elevations. 180S is the deepest at 7 1/8", rated to 135 mph and 65 ft, for high-rise and high-wind exposures where span and deflection govern. The visible face width tells the real story: 120S is the slimmest at 1 15/16", while 150S and 180S share the same 2 9/16" face — so the facade changes once across the range, between 120S and 150S, and everything past that is added structural capacity rather than a visible change.
The horizontals vary independently of the mullion on the two deeper depths. 120S ties its transom to a fixed 4 3/4" and caps at 13/16". 150S and 180S both let the transom run shallower than the mullion, from 2 15/16" up to the full mullion depth, with cap depth from 5/8" (150S) to a 5/8"–1 3/8" range (180S, the only depth offering more than one cap option) — useful on a tall elevation where the cap’s shadow line is what reads from the street.
All three take glass from 15/16" to 1 5/8" and carry casement, tilt-and-turn, awning and door elements within the same framed grid, with a choice of exterior cap profile. Published performance is common to the range: U-factor and SHGC both around 0.35 depending on the glazing or panel specified, water tightness at 12.95 psf and air leakage at or below 0.2 cfm/ft2. The thermal break is a nylon PA66 strip separating the inner and outer aluminium, and glass can be built up with a low-E silver coating, argon fill and a warm-edge spacer, tempered or laminated, or specified as frosted, switchable, bird-friendly or tinted. Finishes are powder coat, fluorocarbon coat or anodising, in the full RAL K7 range.
| Línea de producto | Commercial |
|---|---|
| Material | Aluminum |
| Tipo | Window Wall |
| Profundidad de sección | 120S: 4 3/4" · 150S: 5 7/8" · 180S: 7 1/8" |
| Ancho máx. | 7' (120S) |
| Alto máx. | 120S up to 14' · 150S up to 24' · 180S up to 65' |
| Plazo de entrega | Configuraciones estándar: 18 días en fábrica |

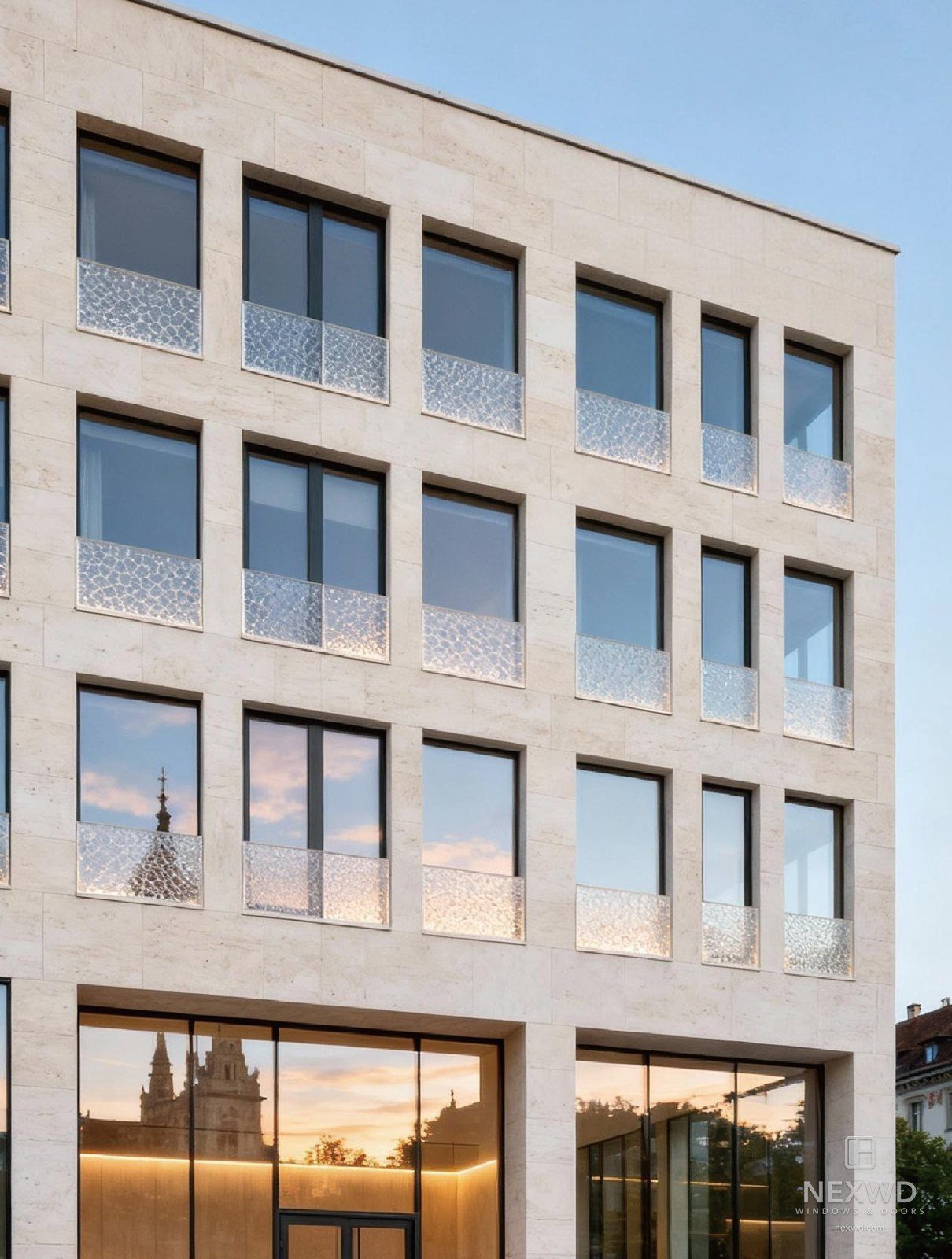

Referencias de proyecto
Edificios con esta línea, suministrados por nuestro socio fabricante.
Especificaciones
| Material | Aluminum |
| Profundidad de sección | 120S: 4 3/4" · 150S: 5 7/8" · 180S: 7 1/8" |
| Ancho visible del marco | 120S: 1 15/16" · 150S/180S: 2 9/16" |
| Espesor del vidrio | 15/16" – 1 5/8" |
| Profundidad del travesaño | 120S: 4 3/4" · 150S: 2 15/16"–5 7/8" · 180S: 2 15/16"–7 1/8" |
| Profundidad del embellecedor | 120S: 13/16" · 150S: 5/8" · 180S: 5/8"–1 3/8" |
| Ancho máx. | 7' (120S) |
| Alto máx. | 120S up to 14' · 150S up to 24' · 180S up to 65' |
| Herrajes | Fixing by pressure plates · Alloy 6060-T66 · Casement, tilt & turn, awning and door elements · Non-rectangular shapes available |

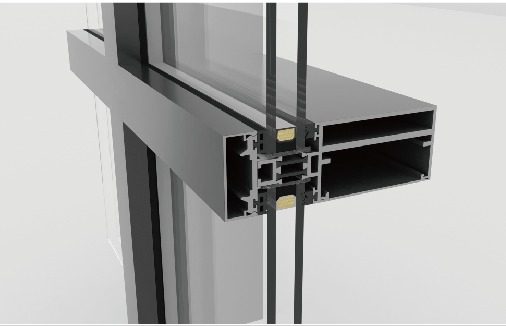

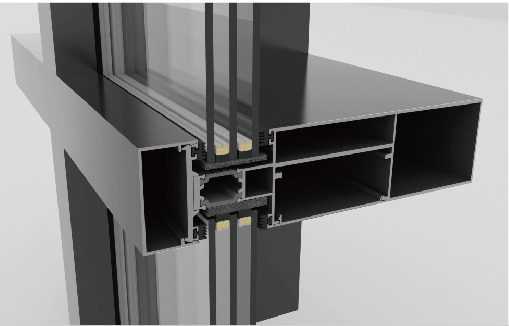

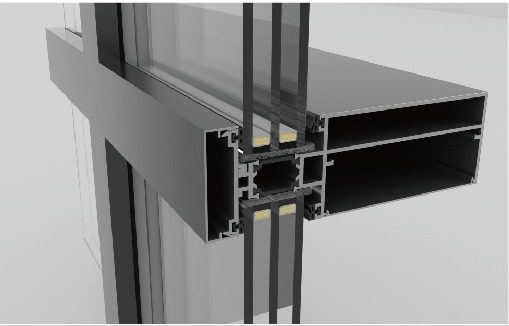

Perfil y sección del marco
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Opciones de montaje y marco
El tipo de marco determina el detalle del hueco, la impermeabilización y cuánto del muro existente hay que retirar. Hay cuatro opciones; indíquenos la composición del muro y especificaremos la que necesita su hueco.
El marco estándar de obra nueva. La aleta solapa el tablero, de modo que la unidad se coloca y se sella en una sola operación.
Existe una aleta de 1 3/8" cuando la composición del revestimiento requiere más alcance.
Se instala sobre un marco de aluminio existente, dejando intacto el estuco exterior. Sin cortes ni reparaciones.
Disponible en tipos de ventana seleccionados: consúltenos qué huecos lo admiten antes de presupuestar el estuco.
Para retirada completa, cuando el marco existente está podrido o dañado y hay que sacarlo por entero.
Se aloja en el hueco existente y llega con los taladros pasantes ya hechos y los tornillos incluidos.
Los flejes se fijan al marco, lo que permite situar la unidad en cualquier punto del espesor del muro y no a un retranqueo fijo.
Se instala desde el interior y sirve tanto para obra nueva como para sustitución.
Los detalles CAD completos están disponibles a solicitud para su composición de muro.
Combinaciones unidas en fábrica para huecos grandes
Las combinaciones de varias unidades se unen en fábrica y se entregan como un solo conjunto, de modo que la junta se ejecuta en taller y no sobre un andamio. El montante de unión mide 1 1/8" (28 mm) y existe en tres grados de refuerzo, según la altura de la ventana que debe soportar. El sistema está protegido por una patente estadounidense.
| Altura de ventana sugerida | Ancho de junta |
|---|---|
| up to 9 ft | 1 1/8" (28 mm) |
| 9 to 11 ft | 1 1/8" (28 mm) |
| 11 to 13 ft | 1 1/8" (28 mm) |
Las combinaciones llegan parcial o totalmente montadas según tamaño y transporte. Indíquenos el hueco y confirmaremos qué grado necesita su altura y cómo se dividirá la unidad para el envío.
Cómo se unen las combinaciones grandes →Detalles de instalación
Entramado de madera, mampostería y placa, más la junta de empalme para enviar unidades grandes por secciones. Detalles CAD completos a solicitud.
Métodos de instalación explicados →Desempeño y certificaciones
Desempeño y certificaciones
| Factor U · Doble vidrio | 0.35 |
| SHGC · Doble vidrio | 0.35 |
| Resistencia a carga de viento | 120S: 105 mph · 150S: 120 mph · 180S: 135 mph |
| Estanqueidad al agua | 12.95 psf |
| Infiltración de aire | ≤ 0.2 cfm/ft² |
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Garantía
Nuestros productos están certificados según:
Números de certificado disponibles a solicitud.
VERIFICABLE AHORACPD DRN-M-8 · DRN-M-11 · DRN-M-15 · DRN-M-19 · DRN-M-21Búsquelos en nfrc.org y leerá las mismas cifras que publicamos.
Opciones
Acabados
Acabados en pintura en polvo según la carta RAL estándar, además de opciones anodizadas. Los interiores de madera están disponibles en varias especies y acabados.
Acristalamiento
- Vidrio aislante doble o triple
- Recubrimientos Low-E1 / Low-E2 / Low-E3
- Relleno de argón
- Composiciones templadas y laminadas
- Colores y patrones de intercapa a medida
Acabado exterior e interior
La gama comercial se acaba en todo el rango RAL K7 Classic y no en una carta estándar reducida, de modo que el marco puede igualar la paleta de fachada o un color corporativo. También hay anodizado cuando se especifica una capa anódica en lugar de un recubrimiento.
El interior y el exterior pueden acabarse en colores distintos. Confirme con nosotros la referencia RAL exacta antes de incluirla en un documento de obra; algunas referencias tienen recargo o plazo mayor.
Herrajes
Fixing by pressure plates · Alloy 6060-T66 · Casement, tilt & turn, awning and door elements · Non-rectangular shapes available
Plazo de entrega
- Configuraciones estándar, como una unidad serie 70 con doble vidrio: 18 días en fábrica desde el pedido. Es tiempo de producción y no incluye el transporte.
- Configuraciones especiales: 3–5 semanas de producción, también desde el pedido.
- Flete marítimo: unos 35 días a la costa oeste de EE. UU., unos 45 días a la costa este.
- Los plazos se confirman por escrito al pedido. Producimos según el calendario de su proyecto.
Descargas
Planos y documentación
Planillas CAD de ventanas y puertas, modelos BIM, documentación de desempeño y detalles de instalación se preparan por proyecto para cuentas profesionales.
Solicitar documentación →De nuestros proyectos
