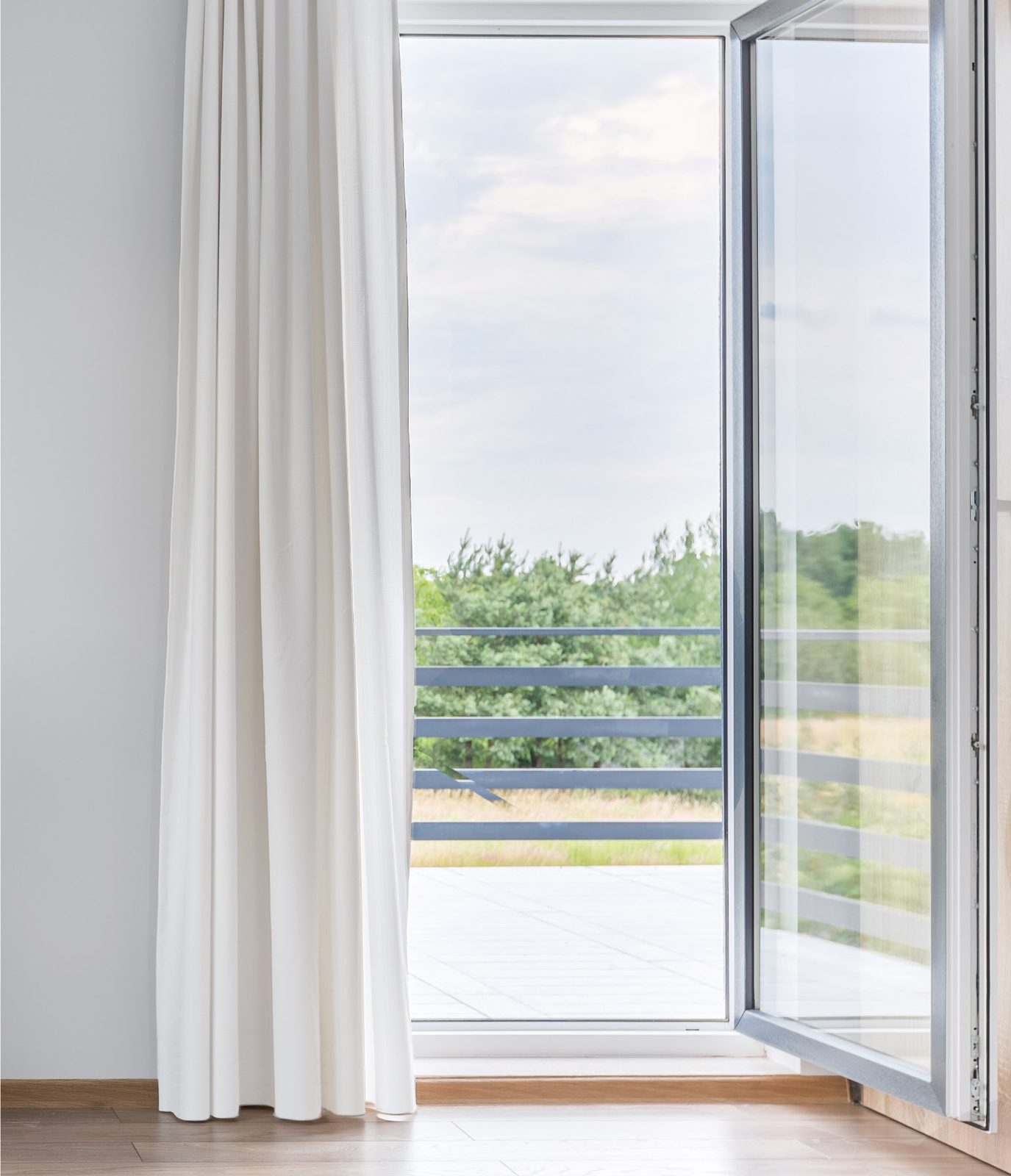

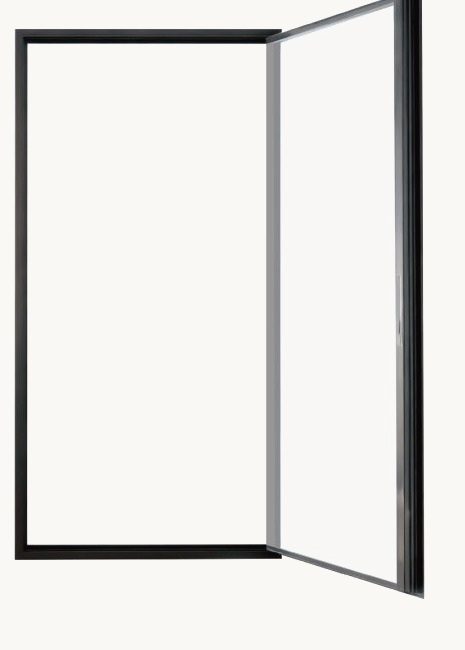

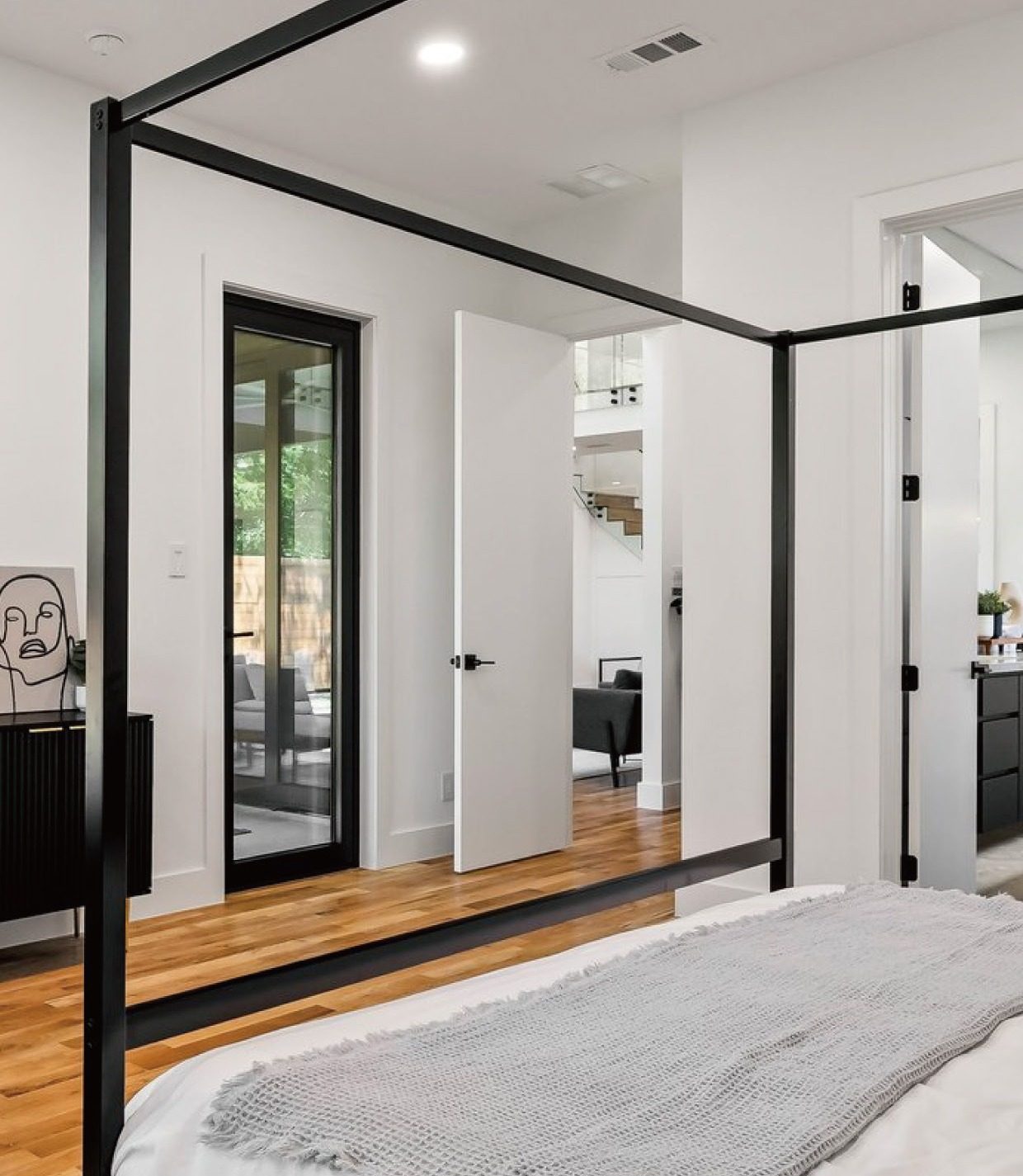

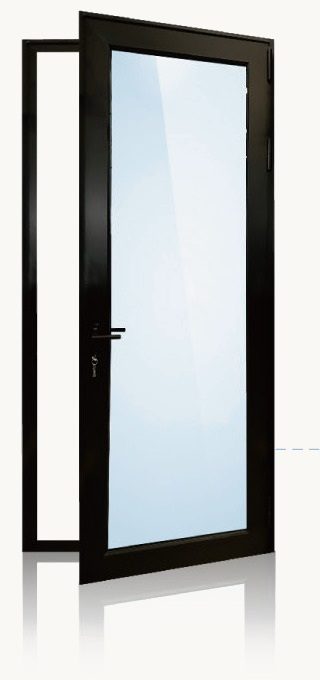

Las fotografías de esta página muestran una unidad muy similar de la misma plataforma, no este modelo exacto: las guías de producto nunca lo fotografiaron. Las secciones, medidas y opciones de esta página sí son de este modelo. Pídanos una fotografía de la configuración exacta antes de especificar a partir de una imagen.
Essential Swing Door
A hinged aluminum terrace door on the Essential platform, in two frame depths that match their sibling windows for sightline and finish. 95mm (Builder’s Choice) ships with KNG hardware standard, GU + Da ji + HOPPE as an upgrade. 70mm (High Performance) ships with Roto or Siegenia hardware. Multi-point locking as standard on either depth.
Configure su unidad y solicite una cotización: la calculamos y respondemos, normalmente en un día hábil.
Cada unidad se fabrica a la medida del hueco. Medidas confirmadas en la cotización.
Recubrimientos Low-E1 / E2 / E3, composiciones laminadas y templadas disponibles. Recomendamos el recubrimiento según su zona climática.
Gama RAL completa a solicitud; se listan los doce colores más pedidos. Pintura en polvo o anodizado.
No se muestra precio porque cada unidad se fabrica a medida. Recibirá una cotización por escrito para esta configuración exacta.
Resumen
A hinged aluminium door on the Essential platform, in two frame depths chosen as a configurator option, each matched to its sibling windows for frame depth, finish and sightline in one elevation. Offered for residential and commercial work alike on the strength of its sealing, its security and the fact that a swing leaf needs no track in the floor. Both depths are drawn with the same four opening configurations: internal flat, externally flush, double-sided folding, and a fourth the catalogue labels ambiguously.
What changes with depth is the hardware and what each depth’s own documentation covers. 95mm ships with a KNG set as standard, upgradeable to GU gearing with Da ji hinges and Hoppe handles; its page publishes the glazing package. 70mm ships with a Roto integrated lock or a Siegenia separate lock; its page publishes the four threshold sections instead — including an ADA sill and a flush sill — and full custom sizing by size, shape and panel count. Confirm the sill height in writing before the slab is poured; the catalogue’s own threshold drawings carry dimensions too small to read reliably.
The section is a thermally broken aluminium frame in T66 aviation-grade alloy on both depths, with penetration-welded corners and multi-chamber PA66 nylon barrier strips separating the inner and outer profiles. The same 20-year-hardened AkzoNobel powder coat finish system applies to either depth, over a nineteen-colour extruded-aluminium palette. Glazing carries a low-e silver coating and a warm-edge spacer on both; in the NFRC directory the 95mm depth’s outswing record certifies 0.36 U-factor double-glazed and 0.26 triple — those certified figures govern where a record exists.
| Línea de producto | Essential |
|---|---|
| Material | Aluminum |
| Tipo | Door |
| Plazo de entrega | Configuraciones estándar: 18 días en fábrica |
Referencias de proyecto
Edificios con esta línea, suministrados por nuestro socio fabricante.
Especificaciones
| Material | Aluminum |
| Herrajes | 95mm (Builder’s Choice) — KNG hardware + handle (standard) — black, golden, gray · 95mm (Builder’s Choice) — GU hardware + Da ji hinges + HOPPE handles — white, silver, golden, black · 70mm (High Performance) — Roto integrated lock (hardware + handle) — black, white, gray, brown, golden · 70mm (High Performance) — Siegenia separate lock (hardware + handle) — black, white, silver, golden, brown |
Perfil y sección del marco
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Opciones de montaje y marco
El tipo de marco determina el detalle del hueco, la impermeabilización y cuánto del muro existente hay que retirar. Hay cuatro opciones; indíquenos la composición del muro y especificaremos la que necesita su hueco.
El marco estándar de obra nueva. La aleta solapa el tablero, de modo que la unidad se coloca y se sella en una sola operación.
Existe una aleta de 1 3/8" cuando la composición del revestimiento requiere más alcance.
Se instala sobre un marco de aluminio existente, dejando intacto el estuco exterior. Sin cortes ni reparaciones.
Disponible en tipos de ventana seleccionados: consúltenos qué huecos lo admiten antes de presupuestar el estuco.
Para retirada completa, cuando el marco existente está podrido o dañado y hay que sacarlo por entero.
Se aloja en el hueco existente y llega con los taladros pasantes ya hechos y los tornillos incluidos.
Los flejes se fijan al marco, lo que permite situar la unidad en cualquier punto del espesor del muro y no a un retranqueo fijo.
Se instala desde el interior y sirve tanto para obra nueva como para sustitución.
Los detalles CAD completos están disponibles a solicitud para su composición de muro.
Combinaciones unidas en fábrica para huecos grandes
Las combinaciones de varias unidades se unen en fábrica y se entregan como un solo conjunto, de modo que la junta se ejecuta en taller y no sobre un andamio. El montante de unión mide 1 1/8" (28 mm) y existe en tres grados de refuerzo, según la altura de la ventana que debe soportar. El sistema está protegido por una patente estadounidense.
| Altura de ventana sugerida | Ancho de junta |
|---|---|
| up to 9 ft | 1 1/8" (28 mm) |
| 9 to 11 ft | 1 1/8" (28 mm) |
| 11 to 13 ft | 1 1/8" (28 mm) |
Las combinaciones llegan parcial o totalmente montadas según tamaño y transporte. Indíquenos el hueco y confirmaremos qué grado necesita su altura y cómo se dividirá la unidad para el envío.
Cómo se unen las combinaciones grandes →Detalles de instalación
Entramado de madera, mampostería y placa, más la junta de empalme para enviar unidades grandes por secciones. Detalles CAD completos a solicitud.
Métodos de instalación explicados →Desempeño y certificaciones
Desempeño certificado NFRC
Cifras certificadas del Certified Products Directory de NFRC, la fuente que verifica un departamento de construcción en EE. UU. Esta ventana se certifica por separado como hoja fija y como hoja practicable, por eso se muestran ambas: la hoja practicable lleva los herrajes y la junta de apertura, lo que cuesta algo de desempeño térmico.
| Ventana practicable / oscilobatiente — 95mmNFRC CPD: DRN-M-18verificable en nfrc.org | |
|---|---|
| Doble vidrio | U 0.36 SHGC 0.17 · VT 0.32 · CR 55 |
| Triple vidrio | U 0.26 SHGC 0.15 · VT 0.19 · CR 62 |
El número CPD es el registro de este producto en el Certified Products Directory de NFRC. Puede verificarlo usted mismo en nfrc.org buscando el número indicado.Cada cifra es el mejor Factor U certificado para esa combinación, con el SHGC, VT y CR de esa misma línea certificada. Rango certificado completo:Ventana practicable / oscilobatiente — 95mm: 130 configuraciones de vidrio certificadas · U 0.26–0.46
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Garantía
Nuestros productos están certificados según:
Números de certificado disponibles a solicitud.
VERIFICABLE AHORACPD DRN-M-8 · DRN-M-11 · DRN-M-15 · DRN-M-19 · DRN-M-21Búsquelos en nfrc.org y leerá las mismas cifras que publicamos.
Opciones
Acabados
Acabados en pintura en polvo según la carta RAL estándar, además de opciones anodizadas. Los interiores de madera están disponibles en varias especies y acabados.
Acristalamiento
- Vidrio aislante doble o triple
- Recubrimientos Low-E1 / Low-E2 / Low-E3
- Relleno de argón
- Composiciones templadas y laminadas
- Colores y patrones de intercapa a medida
Acabado exterior
El exterior es revestimiento de aluminio extruido, por eso el acabado importa más aquí que la carta de color de una ventana de PVC: es una pintura en polvo sobre extrusión estructural, no un tinte superficial.
Hay 19 acabados en total, incluidos tres perlados. Aquí se nombran doce; consúltenos por el resto o por una igualación de color a medida.
Las muestras son solo indicativas: reproducidas de imprenta y vistas en su pantalla. Especifique por número RAL y pídanos una muestra física antes de comprometer una fachada a un color.
Herrajes
95mm (Builder’s Choice) — KNG hardware + handle (standard) — black, golden, gray · 95mm (Builder’s Choice) — GU hardware + Da ji hinges + HOPPE handles — white, silver, golden, black · 70mm (High Performance) — Roto integrated lock (hardware + handle) — black, white, gray, brown, golden · 70mm (High Performance) — Siegenia separate lock (hardware + handle) — black, white, silver, golden, brown
Plazo de entrega
- Configuraciones estándar, como una unidad serie 70 con doble vidrio: 18 días en fábrica desde el pedido. Es tiempo de producción y no incluye el transporte.
- Configuraciones especiales: 3–5 semanas de producción, también desde el pedido.
- Flete marítimo: unos 35 días a la costa oeste de EE. UU., unos 45 días a la costa este.
- Los plazos se confirman por escrito al pedido. Producimos según el calendario de su proyecto.
Descargas
Planos y documentación
Planillas CAD de ventanas y puertas, modelos BIM, documentación de desempeño y detalles de instalación se preparan por proyecto para cuentas profesionales.
Solicitar documentación →De nuestros proyectos
