Signature Lift & Slide 20
A lift & slide door on a concealed track, engineered so the running gear is hidden in the floor and head. Handle down lifts the panel for near-frictionless travel; handle up drops it onto its seals. Roller assemblies are serviceable without removing the panel.
Configure su unidad y solicite una cotización: la calculamos y respondemos, normalmente en un día hábil.
Cada unidad se fabrica a la medida del hueco. Medidas confirmadas en la cotización.
Recubrimientos Low-E1 / E2 / E3, composiciones laminadas y templadas disponibles. Recomendamos el recubrimiento según su zona climática.
Gama RAL completa a solicitud; se listan los doce colores más pedidos. Pintura en polvo o anodizado.
No se muestra precio porque cada unidad se fabrica a medida. Recibirá una cotización por escrito para esta configuración exacta.
Resumen

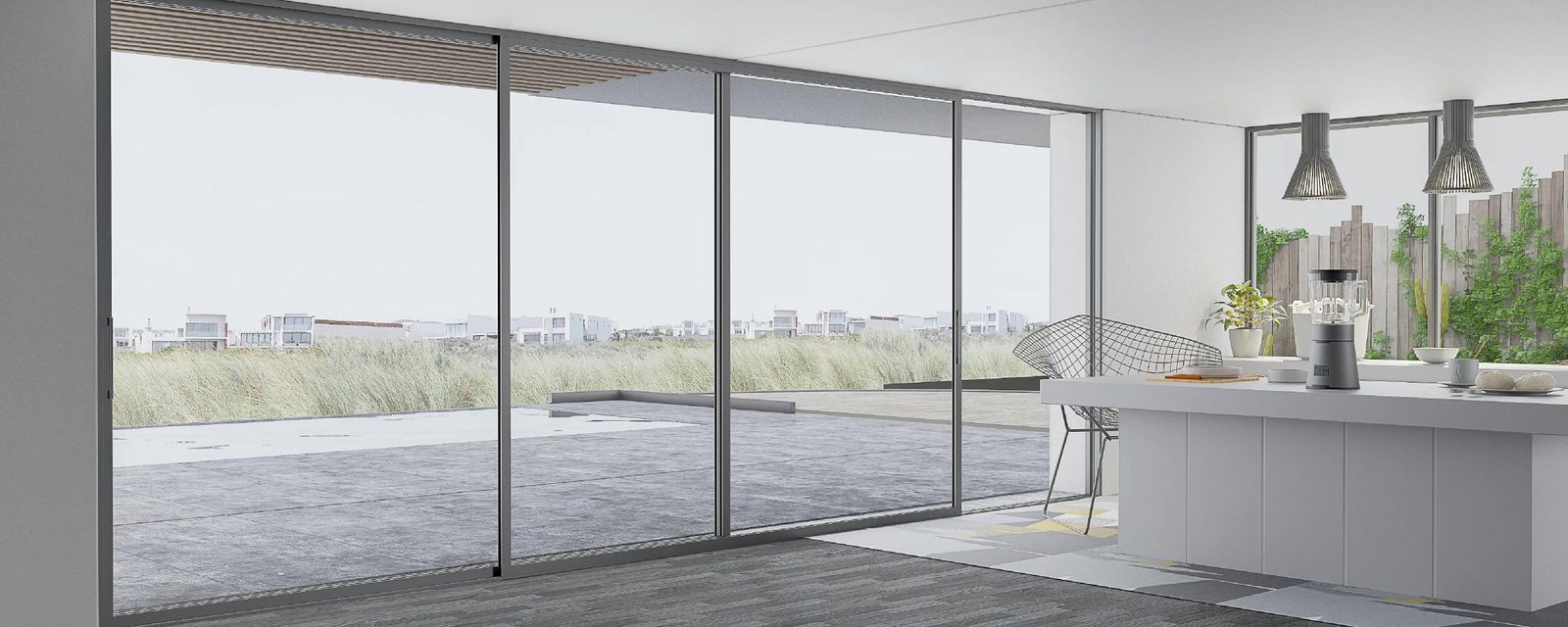

A lift-and-slide terrace door running on a concealed track, with the threshold set down into the floor so the opening is crossed level. Handle down lifts the leaf clear of its seals for near-frictionless travel; handle up drops it back onto them. Panel sizes run to 98 7/16" wide or 157 1/2" tall at 7 m2 and 771.62 lb, which is a domestic terrace or garden opening rather than a full glazed elevation.
It is the smallest of the three sliding platforms, and that is the choice it represents. The multi-slide is rated to 20 m2 and 3,306.93 lb and stacks or pockets across several tracks; the heavy-duty lift-slide takes the deepest glazing build-up and the best thermal figure in the range. This one gives up that capacity and buys the narrowest sightline instead: the leaf shows a maximum of 13/16", two centimetres of visible surface, which is where the number in its name comes from.

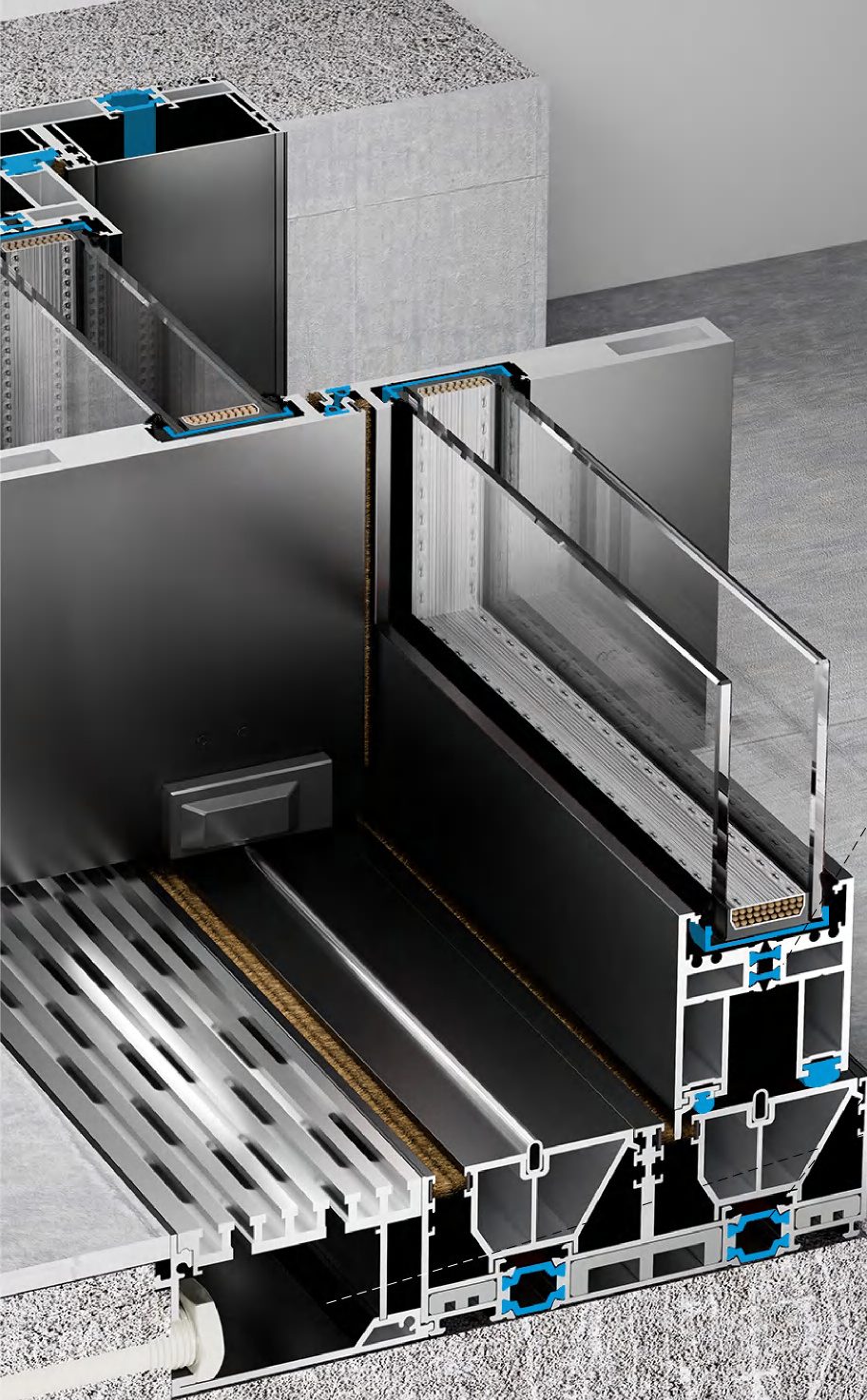

The frame is thermally broken aluminium with a section depth of 5 3/4" and an interior frame face of 2 1/16". Dual and multi-chamber thermal breaks form vertical isothermal barriers between sash and frame, and the two tracks are isolated from each other so water cannot cross from one channel to the next. All frame corners are sealed by twelve-point robotic polyurethane injection, and the drainage is fully concealed, in triple-tiered channels rated at 45 litres per minute per metre.
The lock points and lock seats were redeveloped so that neither protrudes from the frame or the leaf, which is what makes a door this size comfortable to use every day rather than only impressive to look at. Glazing is a 1 7/16" insulating unit on a warm-edge spacer, giving Uw 1.6 W/m2K, air infiltration of 0.5 m3/(m·h), wind resistance of 5.0 kPa and water tightness to 720 Pa, with acoustic performance up to 42 dB on the European weighting — a figure that is not an STC rating and should not be read as one. Panel layouts include two-panel with either leaf fixed, two-panel bi-parting, three-panel with a fixed centre, and four-panel with either the middle pair or all four sliding. Handle sets are offered by Siegenia in five finishes and MACO in two; the specification table lists no integrated screen for this platform.
| Línea de producto | Signature |
|---|---|
| Material | Aluminum |
| Tipo | Door |
| Plataforma | 20 |
| Plazo de entrega | Configuraciones estándar: 18 días en fábrica |
Referencias de proyecto
Edificios con esta línea, suministrados por nuestro socio fabricante.
Especificaciones
| Material | Aluminum |
| Plataforma | 20 |
| Herrajes | Concealed track · Zero-step threshold, hidden in the floor · Roller replacement without removing the panel · ±1/8" height adjustment per roller unit |
El número de plataforma es una profundidad de marco nominal en milímetros: consúltenos la sección medida exacta antes de detallar el hueco.

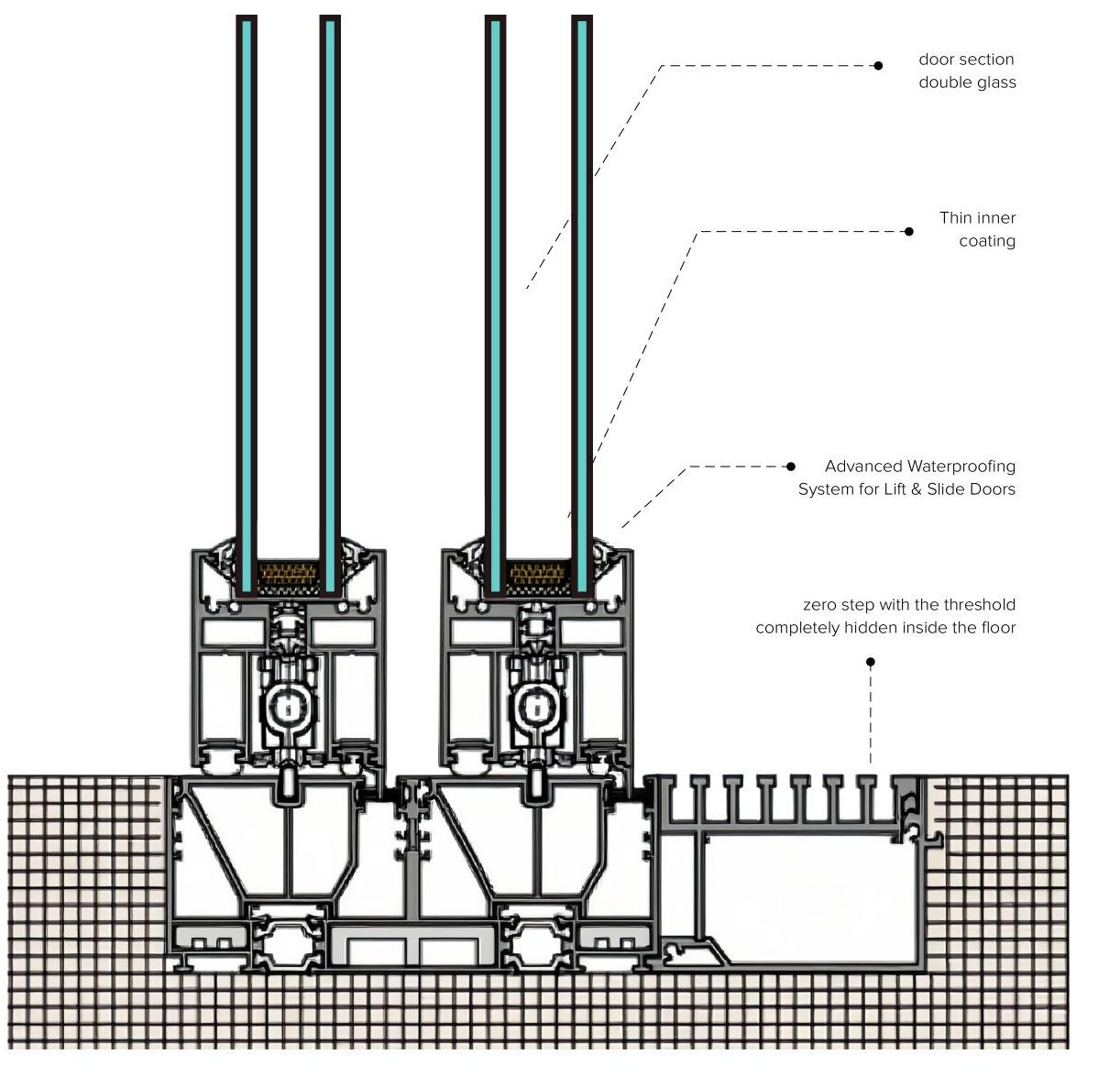

Perfil y sección del marco
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Opciones de montaje y marco
El tipo de marco determina el detalle del hueco, la impermeabilización y cuánto del muro existente hay que retirar. Hay cuatro opciones; indíquenos la composición del muro y especificaremos la que necesita su hueco.
El marco estándar de obra nueva. La aleta solapa el tablero, de modo que la unidad se coloca y se sella en una sola operación.
Existe una aleta de 1 3/8" cuando la composición del revestimiento requiere más alcance.
Se instala sobre un marco de aluminio existente, dejando intacto el estuco exterior. Sin cortes ni reparaciones.
Disponible en tipos de ventana seleccionados: consúltenos qué huecos lo admiten antes de presupuestar el estuco.
Para retirada completa, cuando el marco existente está podrido o dañado y hay que sacarlo por entero.
Se aloja en el hueco existente y llega con los taladros pasantes ya hechos y los tornillos incluidos.
Los flejes se fijan al marco, lo que permite situar la unidad en cualquier punto del espesor del muro y no a un retranqueo fijo.
Se instala desde el interior y sirve tanto para obra nueva como para sustitución.
Los detalles CAD completos están disponibles a solicitud para su composición de muro.
Combinaciones unidas en fábrica para huecos grandes
Las combinaciones de varias unidades se unen en fábrica y se entregan como un solo conjunto, de modo que la junta se ejecuta en taller y no sobre un andamio. El montante de unión mide 1 1/8" (28 mm) y existe en tres grados de refuerzo, según la altura de la ventana que debe soportar. El sistema está protegido por una patente estadounidense.
| Altura de ventana sugerida | Ancho de junta |
|---|---|
| up to 9 ft | 1 1/8" (28 mm) |
| 9 to 11 ft | 1 1/8" (28 mm) |
| 11 to 13 ft | 1 1/8" (28 mm) |
Las combinaciones llegan parcial o totalmente montadas según tamaño y transporte. Indíquenos el hueco y confirmaremos qué grado necesita su altura y cómo se dividirá la unidad para el envío.
Cómo se unen las combinaciones grandes →Detalles de instalación
Entramado de madera, mampostería y placa, más la junta de empalme para enviar unidades grandes por secciones. Detalles CAD completos a solicitud.
Métodos de instalación explicados →Desempeño y certificaciones
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Garantía
Nuestros productos están certificados según:
Números de certificado disponibles a solicitud.
VERIFICABLE AHORACPD DRN-M-8 · DRN-M-11 · DRN-M-15 · DRN-M-19 · DRN-M-21Búsquelos en nfrc.org y leerá las mismas cifras que publicamos.
Opciones
Acabados
Acabados en pintura en polvo según la carta RAL estándar, además de opciones anodizadas. Los interiores de madera están disponibles en varias especies y acabados.
Acristalamiento
- Vidrio aislante doble o triple
- Recubrimientos Low-E1 / Low-E2 / Low-E3
- Relleno de argón
- Composiciones templadas y laminadas
- Colores y patrones de intercapa a medida
Solución de bolsillo: las hojas desaparecen en el muro
En los sistemas elevables y deslizantes las hojas pueden introducirse en la cavidad del muro en lugar de apilarse a la vista, de modo que con la puerta abierta no queda nada visible y el hueco se aprovecha por completo. Hasta seis hojas, en dos, tres o hasta seis carriles. Debe planificarse con el muro y no después: el bolsillo es una decisión estructural.
Acabado exterior
El exterior es revestimiento de aluminio extruido, por eso el acabado importa más aquí que la carta de color de una ventana de PVC: es una pintura en polvo sobre extrusión estructural, no un tinte superficial.
Hay 19 acabados en total, incluidos tres perlados. Aquí se nombran doce; consúltenos por el resto o por una igualación de color a medida.
Las muestras son solo indicativas: reproducidas de imprenta y vistas en su pantalla. Especifique por número RAL y pídanos una muestra física antes de comprometer una fachada a un color.
Herrajes
Concealed track · Zero-step threshold, hidden in the floor · Roller replacement without removing the panel · ±1/8" height adjustment per roller unit
Plazo de entrega
- Configuraciones estándar, como una unidad serie 70 con doble vidrio: 18 días en fábrica desde el pedido. Es tiempo de producción y no incluye el transporte.
- Configuraciones especiales: 3–5 semanas de producción, también desde el pedido.
- Flete marítimo: unos 35 días a la costa oeste de EE. UU., unos 45 días a la costa este.
- Los plazos se confirman por escrito al pedido. Producimos según el calendario de su proyecto.
Descargas
Planos y documentación
Planillas CAD de ventanas y puertas, modelos BIM, documentación de desempeño y detalles de instalación se preparan por proyecto para cuentas profesionales.
Solicitar documentación →De nuestros proyectos
