Signature Narrow-Frame Cornerless Window 80
An all-aluminum corner unit with no vertical post at the junction, on the narrow-frame 80 platform. Fixed or with an operable leaf on one side; used to open a corner room to two aspects at once.
Configure su unidad y solicite una cotización: la calculamos y respondemos, normalmente en un día hábil.
Cada unidad se fabrica a la medida del hueco. Medidas confirmadas en la cotización.
Recubrimientos Low-E1 / E2 / E3, composiciones laminadas y templadas disponibles. Recomendamos el recubrimiento según su zona climática.
Gama RAL completa a solicitud; se listan los doce colores más pedidos. Pintura en polvo o anodizado.
No se muestra precio porque cada unidad se fabrica a medida. Recibirá una cotización por escrito para esta configuración exacta.
Resumen
An all-aluminium corner window on the narrow-frame 80 system: two glass planes meeting at the corner with no post between them, the junction formed at 45°. It is used where the corner of a room should open to two aspects at once — clear sightlines from more than one direction, and, in a stacked assembly over several storeys, a corner that becomes the building's defining elevation rather than a place where two walls meet.
The narrow-frame line has two products and they answer different questions. The Tilt Turn (80) is the operable one, with a flush frame-to-sash face, a 9/16" visible frame and a concealed Sobinco hinge; this is the geometry one, and it exists to remove a corner post rather than to ventilate. Both sit on the same 80 mm system, so the two can run in the same elevation on one sightline. Where the same corner is wanted in clad timber instead of aluminium, the equivalent is the wood-clad Cornerless (E80).
Unlike most units in the range, this one has its glazing specified rather than left to the general menu: fully tempered double glazing built as 12 mm glass, a 15 mm argon-filled cavity and a second 12 mm pane, with an advanced low-e coating on a warm-edge spacer. Thermal separation across the aluminium is by multi-chamber PA66 nylon barrier strips, and the exterior is available in nineteen extruded aluminium colours including three pearlescent finishes, with custom matching on request. Both an open, folded corner and a closed corner are shown as buildable configurations.
| Línea de producto | Signature |
|---|---|
| Material | Aluminum |
| Tipo | Window |
| Plataforma | 80 |
| Plazo de entrega | Configuraciones estándar: 18 días en fábrica |

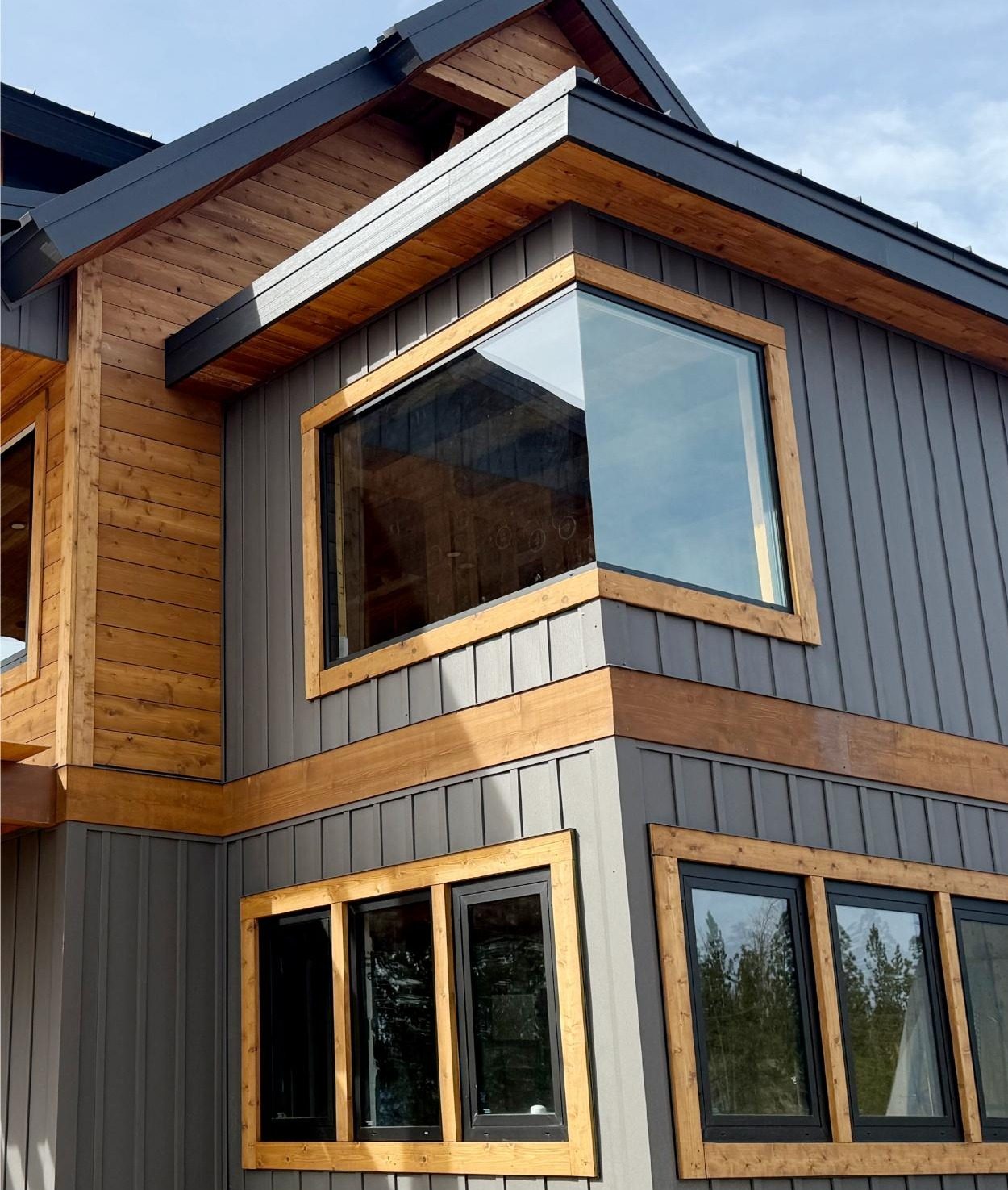

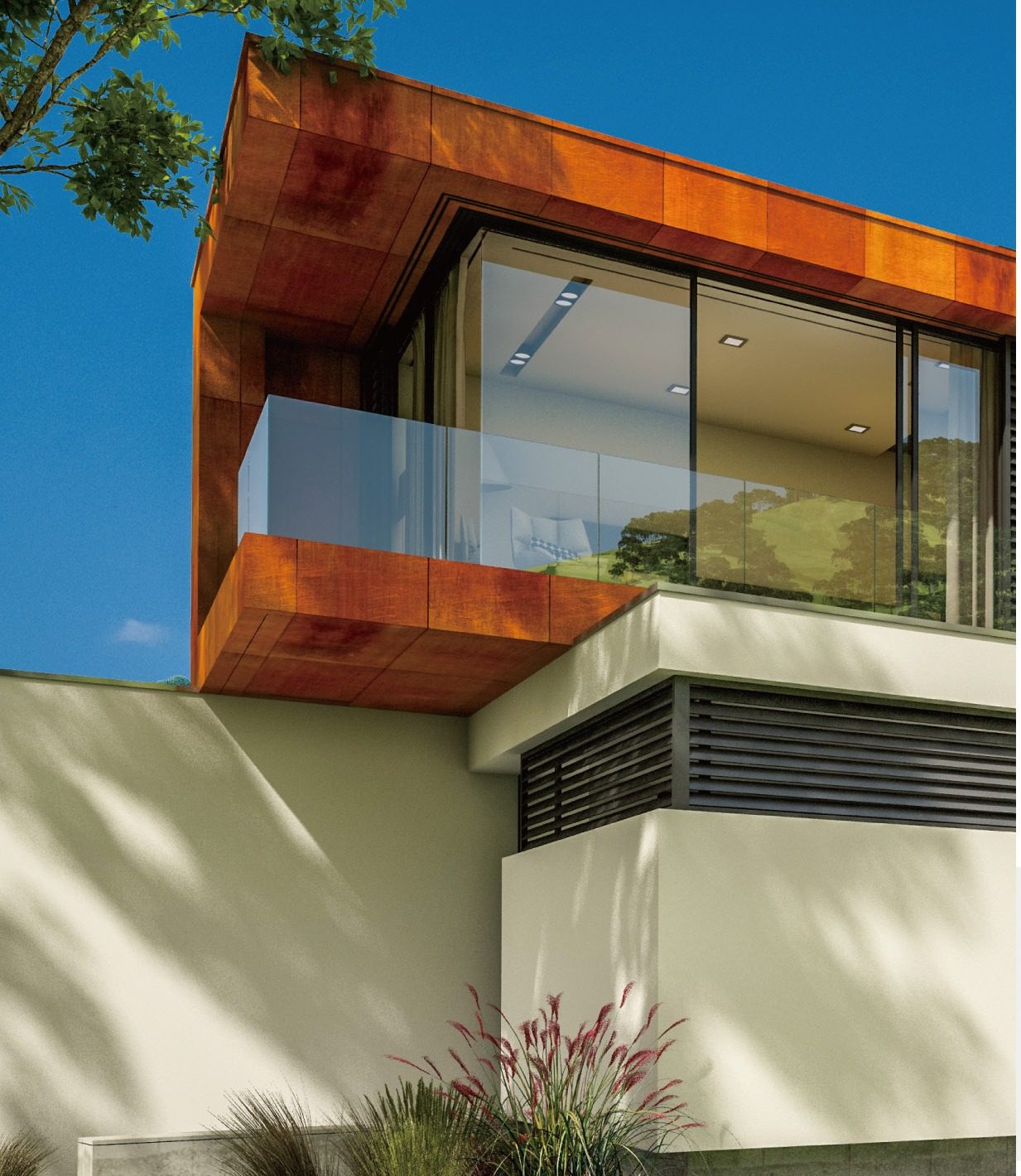

Referencias de proyecto
Edificios con esta línea, suministrados por nuestro socio fabricante.
Especificaciones
| Material | Aluminum |
| Plataforma | 80 |
El número de plataforma es una profundidad de marco nominal en milímetros: consúltenos la sección medida exacta antes de detallar el hueco.
Perfil y sección del marco
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Opciones de montaje y marco
El tipo de marco determina el detalle del hueco, la impermeabilización y cuánto del muro existente hay que retirar. Hay cuatro opciones; indíquenos la composición del muro y especificaremos la que necesita su hueco.
El marco estándar de obra nueva. La aleta solapa el tablero, de modo que la unidad se coloca y se sella en una sola operación.
Existe una aleta de 1 3/8" cuando la composición del revestimiento requiere más alcance.
Se instala sobre un marco de aluminio existente, dejando intacto el estuco exterior. Sin cortes ni reparaciones.
Disponible en tipos de ventana seleccionados: consúltenos qué huecos lo admiten antes de presupuestar el estuco.
Para retirada completa, cuando el marco existente está podrido o dañado y hay que sacarlo por entero.
Se aloja en el hueco existente y llega con los taladros pasantes ya hechos y los tornillos incluidos.
Los flejes se fijan al marco, lo que permite situar la unidad en cualquier punto del espesor del muro y no a un retranqueo fijo.
Se instala desde el interior y sirve tanto para obra nueva como para sustitución.
Los detalles CAD completos están disponibles a solicitud para su composición de muro.
Combinaciones unidas en fábrica para huecos grandes
Las combinaciones de varias unidades se unen en fábrica y se entregan como un solo conjunto, de modo que la junta se ejecuta en taller y no sobre un andamio. El montante de unión mide 1 1/8" (28 mm) y existe en tres grados de refuerzo, según la altura de la ventana que debe soportar. El sistema está protegido por una patente estadounidense.
| Altura de ventana sugerida | Ancho de junta |
|---|---|
| up to 9 ft | 1 1/8" (28 mm) |
| 9 to 11 ft | 1 1/8" (28 mm) |
| 11 to 13 ft | 1 1/8" (28 mm) |
Las combinaciones llegan parcial o totalmente montadas según tamaño y transporte. Indíquenos el hueco y confirmaremos qué grado necesita su altura y cómo se dividirá la unidad para el envío.
Cómo se unen las combinaciones grandes →Detalles de instalación
Entramado de madera, mampostería y placa, más la junta de empalme para enviar unidades grandes por secciones. Detalles CAD completos a solicitud.
Métodos de instalación explicados →Desempeño y certificaciones
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Garantía
Nuestros productos están certificados según:
Números de certificado disponibles a solicitud.
VERIFICABLE AHORACPD DRN-M-8 · DRN-M-11 · DRN-M-15 · DRN-M-19 · DRN-M-21Búsquelos en nfrc.org y leerá las mismas cifras que publicamos.
Opciones
Acabados
Acabados en pintura en polvo según la carta RAL estándar, además de opciones anodizadas. Los interiores de madera están disponibles en varias especies y acabados.
Acristalamiento
- Vidrio aislante doble o triple
- Recubrimientos Low-E1 / Low-E2 / Low-E3
- Relleno de argón
- Composiciones templadas y laminadas
- Colores y patrones de intercapa a medida
Acabado exterior
El exterior es revestimiento de aluminio extruido, por eso el acabado importa más aquí que la carta de color de una ventana de PVC: es una pintura en polvo sobre extrusión estructural, no un tinte superficial.
Hay 19 acabados en total, incluidos tres perlados. Aquí se nombran doce; consúltenos por el resto o por una igualación de color a medida.
Las muestras son solo indicativas: reproducidas de imprenta y vistas en su pantalla. Especifique por número RAL y pídanos una muestra física antes de comprometer una fachada a un color.
Plazo de entrega
- Configuraciones estándar, como una unidad serie 70 con doble vidrio: 18 días en fábrica desde el pedido. Es tiempo de producción y no incluye el transporte.
- Configuraciones especiales: 3–5 semanas de producción, también desde el pedido.
- Flete marítimo: unos 35 días a la costa oeste de EE. UU., unos 45 días a la costa este.
- Los plazos se confirman por escrito al pedido. Producimos según el calendario de su proyecto.
Descargas
Planos y documentación
Planillas CAD de ventanas y puertas, modelos BIM, documentación de desempeño y detalles de instalación se preparan por proyecto para cuentas profesionales.
Solicitar documentación →De nuestros proyectos
