Signature Lift & Slide HD
The heavy-duty aluminum lift & slide, for panels beyond the size and weight range of the standard system. Reinforced interlocks and upgraded carriages keep operation smooth at maximum leaf size.
Configure su unidad y solicite una cotización: la calculamos y respondemos, normalmente en un día hábil.
Cada unidad se fabrica a la medida del hueco. Medidas confirmadas en la cotización.
Recubrimientos Low-E1 / E2 / E3, composiciones laminadas y templadas disponibles. Recomendamos el recubrimiento según su zona climática.
Gama RAL completa a solicitud; se listan los doce colores más pedidos. Pintura en polvo o anodizado.
No se muestra precio porque cada unidad se fabrica a medida. Recibirá una cotización por escrito para esta configuración exacta.
Resumen
The heavy-duty lift-slide, for large openings where the thermal figure has to hold up as well as the span. Its sashes are 2 5/16" deep and carry multi-chamber thermal breaks, and the perimeter interlock has been cut back to 4 1/2" so more of the opening is glass. The published thermal transmittance is Uw 0.65, which the catalogue presents as among the best of any sliding system on the market and which is the single number that separates this door from the rest of the sliding range.
It is not the biggest panel in the line — the multi-slide carries more weight across more tracks — but it is the one built to keep large sliding leaves warm and to disappear at the corners. Maximum sash weight is 881.85 lb, confirmed on two separate pages, with a maximum sash of roughly 118 inches in each direction. Where the 20-series takes a 1 7/16" glazing unit, this door glazes anywhere from 7/8" up to 2 9/16", which is the room the triple build-ups need and the mechanical reason the thermal figure is what it is.

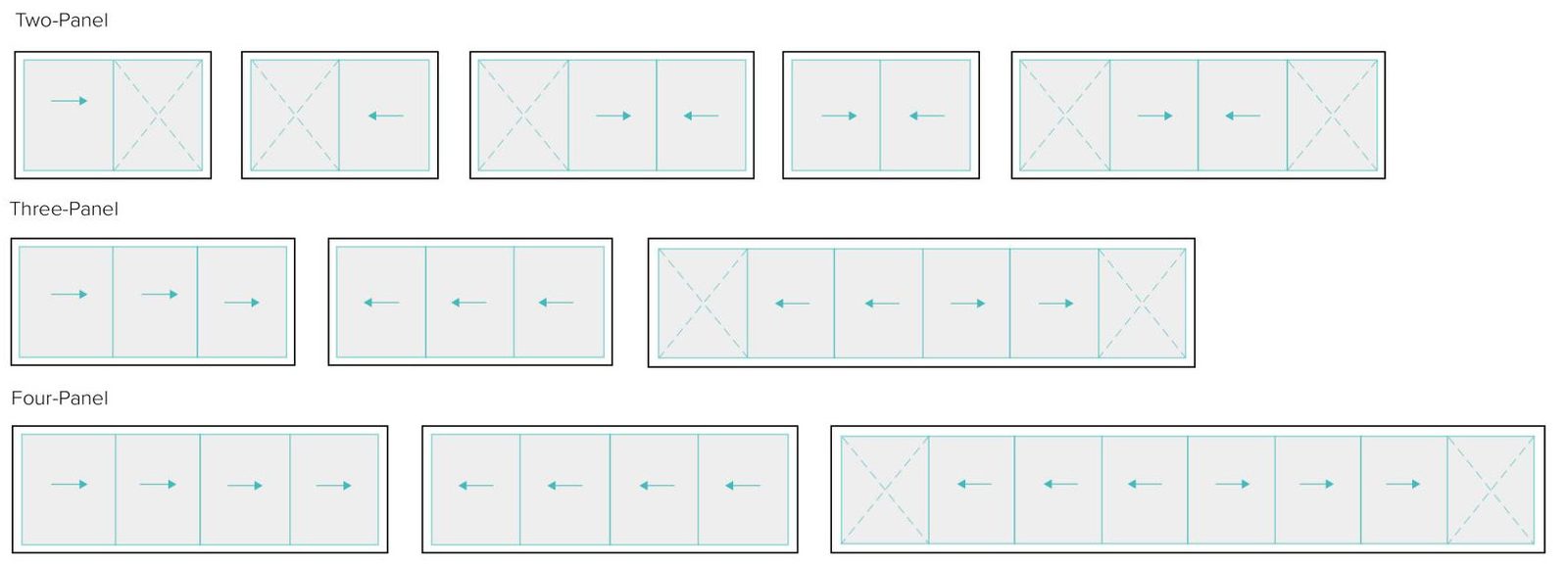

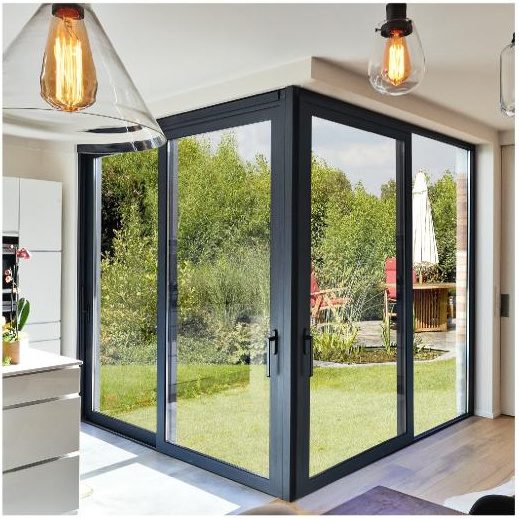

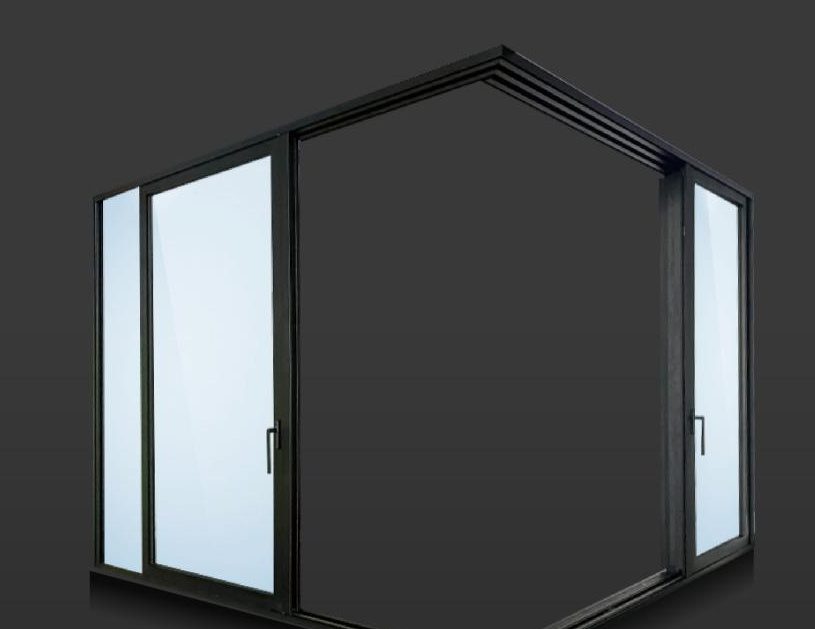

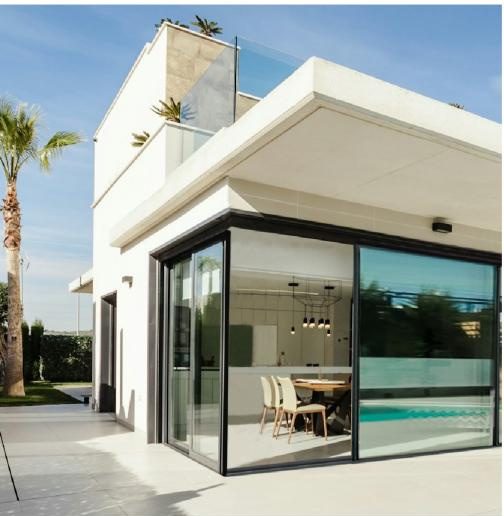

Frames come as a three-rail section at 7 1/16" or a four-rail at 14 15/16", with a 3 1/8" sash. Opening arrangements run from a single sliding panel through two, three and four panels to six-panel layouts with fixed leaves at each end opening bi-directionally from the centre. Corner solutions remove the corner post entirely: an external corner can mix track counts, pairing a two-track run with a three-track run, while an internal corner has to be built from two runs of matching track count. Combined with a low or zero threshold this is what takes the boundary between inside and outside away completely.
The pocket solution slides up to six vents into the wall, so nothing of the door remains visible when it is open, and is available on duo-track, three-track and up to six-track compositions. Hardware is Gretsch-Unitas gear, with lift-and-slide handle sets offered by Siegenia in five finishes and MACO in two. Because weight and dimension ceilings vary with the configuration chosen, the catalogue is explicit that maximum weight and size should be confirmed against the specific type being specified.
| Línea de producto | Signature |
|---|---|
| Material | Aluminum |
| Tipo | Door |
| Plataforma | HD |
| Plazo de entrega | Configuraciones estándar: 18 días en fábrica |
Referencias de proyecto
Edificios con esta línea, suministrados por nuestro socio fabricante.
Especificaciones
| Material | Aluminum |
| Plataforma | HD |
| Herrajes | Heavy-duty lift and slide gear · Zero-step threshold, hidden in the floor · Advanced drainage for lift and slide |
El número de plataforma es una profundidad de marco nominal en milímetros: consúltenos la sección medida exacta antes de detallar el hueco.
Perfil y sección del marco
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Opciones de montaje y marco
El tipo de marco determina el detalle del hueco, la impermeabilización y cuánto del muro existente hay que retirar. Hay cuatro opciones; indíquenos la composición del muro y especificaremos la que necesita su hueco.
El marco estándar de obra nueva. La aleta solapa el tablero, de modo que la unidad se coloca y se sella en una sola operación.
Existe una aleta de 1 3/8" cuando la composición del revestimiento requiere más alcance.
Se instala sobre un marco de aluminio existente, dejando intacto el estuco exterior. Sin cortes ni reparaciones.
Disponible en tipos de ventana seleccionados: consúltenos qué huecos lo admiten antes de presupuestar el estuco.
Para retirada completa, cuando el marco existente está podrido o dañado y hay que sacarlo por entero.
Se aloja en el hueco existente y llega con los taladros pasantes ya hechos y los tornillos incluidos.
Los flejes se fijan al marco, lo que permite situar la unidad en cualquier punto del espesor del muro y no a un retranqueo fijo.
Se instala desde el interior y sirve tanto para obra nueva como para sustitución.
Los detalles CAD completos están disponibles a solicitud para su composición de muro.
Combinaciones unidas en fábrica para huecos grandes
Las combinaciones de varias unidades se unen en fábrica y se entregan como un solo conjunto, de modo que la junta se ejecuta en taller y no sobre un andamio. El montante de unión mide 1 1/8" (28 mm) y existe en tres grados de refuerzo, según la altura de la ventana que debe soportar. El sistema está protegido por una patente estadounidense.
| Altura de ventana sugerida | Ancho de junta |
|---|---|
| up to 9 ft | 1 1/8" (28 mm) |
| 9 to 11 ft | 1 1/8" (28 mm) |
| 11 to 13 ft | 1 1/8" (28 mm) |
Las combinaciones llegan parcial o totalmente montadas según tamaño y transporte. Indíquenos el hueco y confirmaremos qué grado necesita su altura y cómo se dividirá la unidad para el envío.
Cómo se unen las combinaciones grandes →Detalles de instalación
Entramado de madera, mampostería y placa, más la junta de empalme para enviar unidades grandes por secciones. Detalles CAD completos a solicitud.
Métodos de instalación explicados →Desempeño y certificaciones
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Garantía
Nuestros productos están certificados según:
Números de certificado disponibles a solicitud.
VERIFICABLE AHORACPD DRN-M-8 · DRN-M-11 · DRN-M-15 · DRN-M-19 · DRN-M-21Búsquelos en nfrc.org y leerá las mismas cifras que publicamos.
Opciones
Acabados
Acabados en pintura en polvo según la carta RAL estándar, además de opciones anodizadas. Los interiores de madera están disponibles en varias especies y acabados.
Acristalamiento
- Vidrio aislante doble o triple
- Recubrimientos Low-E1 / Low-E2 / Low-E3
- Relleno de argón
- Composiciones templadas y laminadas
- Colores y patrones de intercapa a medida
Solución de bolsillo: las hojas desaparecen en el muro
En los sistemas elevables y deslizantes las hojas pueden introducirse en la cavidad del muro en lugar de apilarse a la vista, de modo que con la puerta abierta no queda nada visible y el hueco se aprovecha por completo. Hasta seis hojas, en dos, tres o hasta seis carriles. Debe planificarse con el muro y no después: el bolsillo es una decisión estructural.
Acabado exterior
El exterior es revestimiento de aluminio extruido, por eso el acabado importa más aquí que la carta de color de una ventana de PVC: es una pintura en polvo sobre extrusión estructural, no un tinte superficial.
Hay 19 acabados en total, incluidos tres perlados. Aquí se nombran doce; consúltenos por el resto o por una igualación de color a medida.
Las muestras son solo indicativas: reproducidas de imprenta y vistas en su pantalla. Especifique por número RAL y pídanos una muestra física antes de comprometer una fachada a un color.
Herrajes
Heavy-duty lift and slide gear · Zero-step threshold, hidden in the floor · Advanced drainage for lift and slide
Plazo de entrega
- Configuraciones estándar, como una unidad serie 70 con doble vidrio: 18 días en fábrica desde el pedido. Es tiempo de producción y no incluye el transporte.
- Configuraciones especiales: 3–5 semanas de producción, también desde el pedido.
- Flete marítimo: unos 35 días a la costa oeste de EE. UU., unos 45 días a la costa este.
- Los plazos se confirman por escrito al pedido. Producimos según el calendario de su proyecto.
Descargas
Planos y documentación
Planillas CAD de ventanas y puertas, modelos BIM, documentación de desempeño y detalles de instalación se preparan por proyecto para cuentas profesionales.
Solicitar documentación →De nuestros proyectos
