Signature Wood-Clad Tilt & Turn E80
A dual-action window with a solid wood interior and an extruded aluminum exterior. Tilt the sash in for secure background ventilation, or turn it fully in for cleaning and egress-width airflow. Concealed multi-point hardware keeps the operation light even at the top of the size range, and the warm interior face is finished to match your millwork.
Configure su unidad y solicite una cotización: la calculamos y respondemos, normalmente en un día hábil.
Cada unidad se fabrica a la medida del hueco. Medidas confirmadas en la cotización.
Recubrimientos Low-E1 / E2 / E3, composiciones laminadas y templadas disponibles. Recomendamos el recubrimiento según su zona climática.
Aplicado en fábrica sobre roble blanco o cerezo. Nunca hace falta acabar en obra.
Gama RAL completa a solicitud; se listan los doce colores más pedidos. Pintura en polvo o anodizado.
No se muestra precio porque cada unidad se fabrica a medida. Recibirá una cotización por escrito para esta configuración exacta.
Resumen
The standard wood-clad tilt & turn, on a 79.4 mm frame section — 3 1/8", which is where the E80 designation comes from. One lever gives three positions: locked, tilted in at the head for background ventilation, and turned fully inward for cleaning and full-opening airflow. Sashes run to 48" wide and 72" high, up to 1.85 m² (19.9 sq ft) and 330.7 lb of leaf, which covers most domestic openings without a mullion.
It is the standard-frame tilt & turn of the wood line, and that is the choice it represents. Its sash is recessed within the frame, which gives the traditional read and suits new construction or full-frame replacement; the Narrow Frame (103) sits flush to the exterior and shows a much thinner face inside — 1 1/8" of frame and 2 3/16" of sash, against 1 7/16" and 3 1/16" here — and is the one specified for frame-in-frame replacement. The Casement (163) is the crank-operated unit on the deepest section. Specify the E80 where you want the sash to sit back within the frame rather than flush with the cladding.

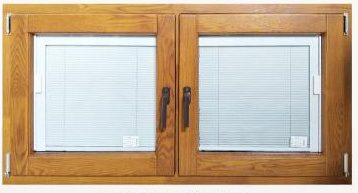

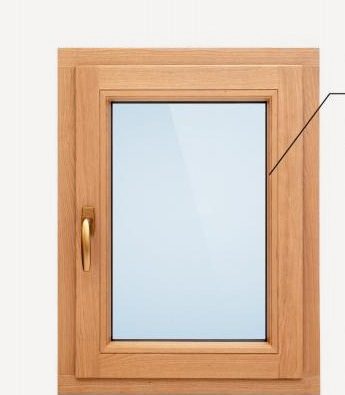

The interior is real wood on a 1 11/16" × 2 7/16" frame profile, finished at the factory rather than on site — cherry or white oak, seven stains from clear through to espresso, and three paints including designer black and primed white. The exterior is extruded aluminium cladding at a minimum wall of 1.6 mm (1/16"), in nineteen colours including three pearlescent finishes with custom matching available, and the exterior corners are seamlessly welded rather than mitred and capped.

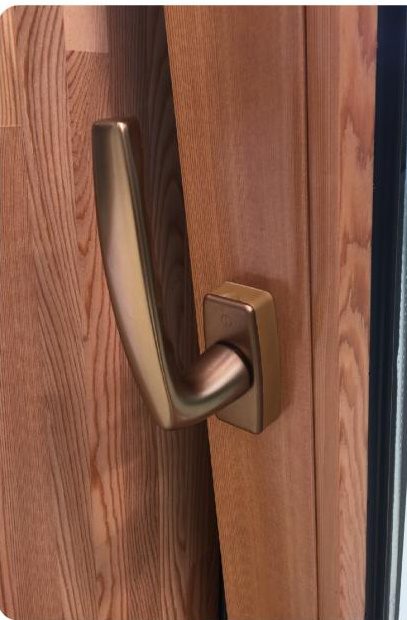

Operating gear is Roto multi-point locking with a Hoppe lever, concealed in the sash and built for the top of the size range, so the largest leaves still work with one hand. Standard glazing is dual pane with low-e coatings and argon on an EPDM spacer, with triple pane available where the glazing thickness can exceed 3/4"; divided lites can be simulated bars adhered to both faces, grilles between the glass, or duplex bars pairing a wooden interior bar with an aluminium exterior one, including a double-hung pattern for period replacement work. Screens are available fixed removable, retractable or as a casement frame, and the frame itself can be ordered with a 1/2" nailing flange (1 3/8" optional) for new build, or as a no-flange drill-through frame or on galvanised metal straps for replacement.
| Línea de producto | Signature |
|---|---|
| Material | Wood-Clad Aluminum |
| Tipo | Window |
| Plataforma | E80 |
| Factor U | 0.23 Btu/h·ft²·°FNFRC CPD DRN-M-8 |
| SHGC | 0.27NFRC CPD DRN-M-8 |
| Profundidad de sección | 3 1/8" |
| Ancho máx. | 48" |
| Alto máx. | 72" |
| Plazo de entrega | Configuraciones estándar: 18 días en fábrica |

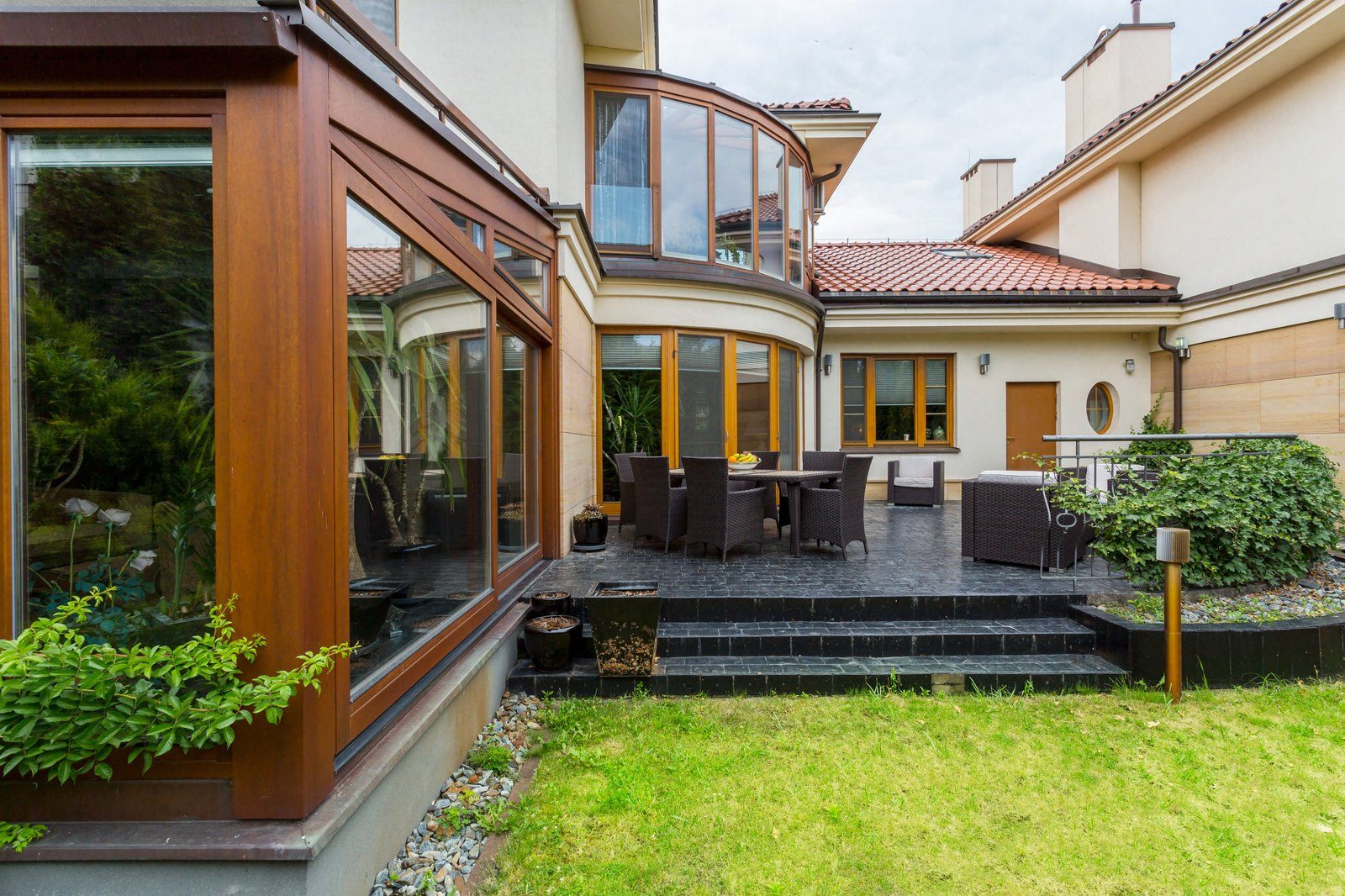

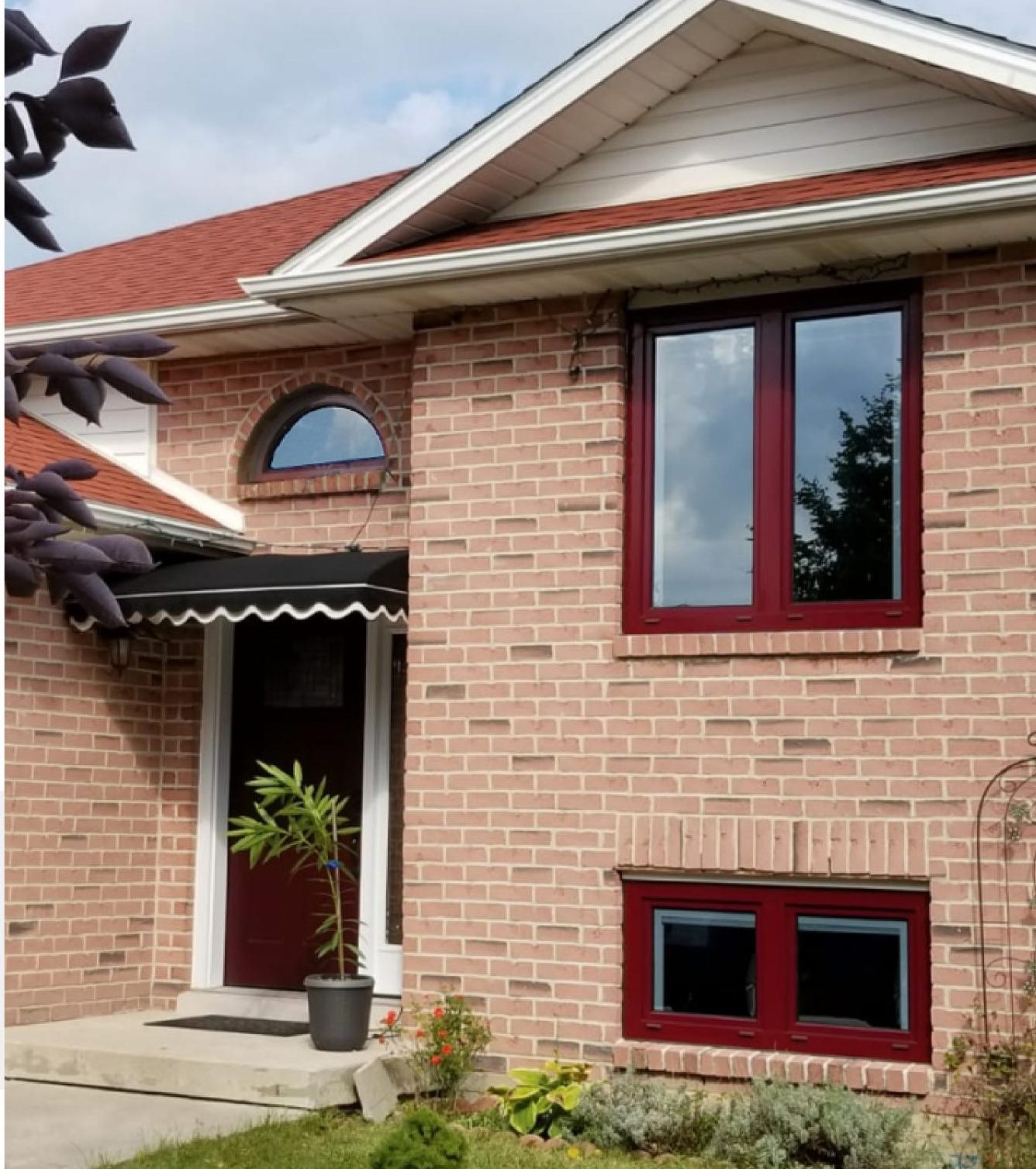

Referencias de proyecto
Edificios con esta línea, suministrados por nuestro socio fabricante.
Especificaciones
| Material | Wood-Clad Aluminum |
| Plataforma | E80 |
| Profundidad de sección | 3 1/8" |
| Ancho visible del marco | 1 7/16" |
| Ancho visible de la hoja | 3 1/16" |
| Perfil de madera | 1 11/16" × 2 7/16" |
| Espesor de pared de aluminio | ≥ 1/16" (1.6 mm) |
| Separador | EPDM |
| Ancho máx. | 48" |
| Alto máx. | 72" |
| Peso máx. de hoja | 330.7 lb |
| Área máx. de unidad | 19.9 sq ft (1.85 m²) |
| Herrajes | Roto · Hoppe |
Perfil y sección del marco
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Opciones de montaje y marco
El tipo de marco determina el detalle del hueco, la impermeabilización y cuánto del muro existente hay que retirar. Hay cuatro opciones; indíquenos la composición del muro y especificaremos la que necesita su hueco.
El marco estándar de obra nueva. La aleta solapa el tablero, de modo que la unidad se coloca y se sella en una sola operación.
Existe una aleta de 1 3/8" cuando la composición del revestimiento requiere más alcance.
Se instala sobre un marco de aluminio existente, dejando intacto el estuco exterior. Sin cortes ni reparaciones.
Disponible en tipos de ventana seleccionados: consúltenos qué huecos lo admiten antes de presupuestar el estuco.
Para retirada completa, cuando el marco existente está podrido o dañado y hay que sacarlo por entero.
Se aloja en el hueco existente y llega con los taladros pasantes ya hechos y los tornillos incluidos.
Los flejes se fijan al marco, lo que permite situar la unidad en cualquier punto del espesor del muro y no a un retranqueo fijo.
Se instala desde el interior y sirve tanto para obra nueva como para sustitución.
Los detalles CAD completos están disponibles a solicitud para su composición de muro.
Combinaciones unidas en fábrica para huecos grandes
Las combinaciones de varias unidades se unen en fábrica y se entregan como un solo conjunto, de modo que la junta se ejecuta en taller y no sobre un andamio. El montante de unión mide 1 1/8" (28 mm) y existe en tres grados de refuerzo, según la altura de la ventana que debe soportar. El sistema está protegido por una patente estadounidense.
| Altura de ventana sugerida | Ancho de junta |
|---|---|
| up to 9 ft | 1 1/8" (28 mm) |
| 9 to 11 ft | 1 1/8" (28 mm) |
| 11 to 13 ft | 1 1/8" (28 mm) |
Las combinaciones llegan parcial o totalmente montadas según tamaño y transporte. Indíquenos el hueco y confirmaremos qué grado necesita su altura y cómo se dividirá la unidad para el envío.
Cómo se unen las combinaciones grandes →Detalles de instalación
Entramado de madera, mampostería y placa, más la junta de empalme para enviar unidades grandes por secciones. Detalles CAD completos a solicitud.
Métodos de instalación explicados →Desempeño y certificaciones
Desempeño certificado NFRC
Cifras certificadas del Certified Products Directory de NFRC, la fuente que verifica un departamento de construcción en EE. UU. Esta ventana se certifica por separado como hoja fija y como hoja practicable, por eso se muestran ambas: la hoja practicable lleva los herrajes y la junta de apertura, lo que cuesta algo de desempeño térmico.
| Ventana fijaNFRC CPD: DRN-M-8verificable en nfrc.org | Ventana practicable / oscilobatienteNFRC CPD: DRN-M-21verificable en nfrc.org | |
|---|---|---|
| Doble vidrio | U 0.23 SHGC 0.27 · VT 0.49 · CR 44 | U 0.25 SHGC 0.23 · VT 0.41 · CR 44 |
| Triple vidrio | U 0.17 SHGC 0.37 · VT 0.58 · CR 74 | U 0.18 SHGC 0.18 · VT 0.18 · CR 60 |
| Infiltración de aire | ≤ 0.3 | ≤ 0.3 |
El número CPD es el registro de este producto en el Certified Products Directory de NFRC. Puede verificarlo usted mismo en nfrc.org buscando el número indicado.Cada cifra es el mejor Factor U certificado para esa combinación, con el SHGC, VT y CR de esa misma línea certificada. Rango certificado completo:Ventana fija: 51 configuraciones de vidrio certificadas · U 0.17–0.29Ventana practicable / oscilobatiente: 100 configuraciones de vidrio certificadas · U 0.18–0.3
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Garantía
Nuestros productos están certificados según:
Números de certificado disponibles a solicitud.
VERIFICABLE AHORACPD DRN-M-8 · DRN-M-11 · DRN-M-15 · DRN-M-19 · DRN-M-21Búsquelos en nfrc.org y leerá las mismas cifras que publicamos.
Opciones
Acabados
Acabados en pintura en polvo según la carta RAL estándar, además de opciones anodizadas. Los interiores de madera están disponibles en varias especies y acabados.
Acristalamiento
- Vidrio aislante doble o triple
- Recubrimientos Low-E1 / Low-E2 / Low-E3
- Relleno de argón
- Composiciones templadas y laminadas
- Colores y patrones de intercapa a medida
Conjuntos en mirador (bay) y curvos (bow)
Ambos se construyen con las unidades de esta página y no son productos aparte, así que el acabado, el vidrio y los herrajes que especifique aquí pasan directamente al conjunto.
Unidades dispuestas en ángulo que sobresalen del muro, convirtiendo una fachada plana en un banco, un alféizar profundo o un rincón de lectura. Se compone de 3 a 6 unidades practicables u oscilobatientes, cada una fija o practicable.
Cuatro o más unidades unidas en una curva suave en lugar de ángulos facetados. Resulta más suave que un mirador y capta luz desde un arco más amplio. Disponible con ventanas practicables, oscilobatientes o fijas.
Las cifras de tamaño y desempeño de esta página corresponden a las unidades individuales. Los límites estructurales de un conjunto concreto los confirma la fábrica frente a su hueco, y lo obtenemos por escrito antes de cotizar.
Acabado exterior
El exterior es revestimiento de aluminio extruido, por eso el acabado importa más aquí que la carta de color de una ventana de PVC: es una pintura en polvo sobre extrusión estructural, no un tinte superficial.
Hay 19 acabados en total, incluidos tres perlados. Aquí se nombran doce; consúltenos por el resto o por una igualación de color a medida.
Las muestras son solo indicativas: reproducidas de imprenta y vistas en su pantalla. Especifique por número RAL y pídanos una muestra física antes de comprometer una fachada a un color.
Herrajes
Roto · Hoppe
Madera y acabado interior
Los acabados se aplican en fábrica, no en obra. Eso elimina un oficio de su planificación y una variable del resultado: el acabado en obra depende del clima y de quién sostenga la brocha.
La carpintería expuesta se trata con un preservante hidrófugo antes del acabado.
Las muestras son solo indicativas. El mismo tinte se ve distinto en roble blanco que en cerezo —la fuente muestra cada color en ambos— y ninguna pantalla reproduce un tinte sobre vetas reales. Especifique por nombre y pídanos una muestra.
Plazo de entrega
- Configuraciones estándar, como una unidad serie 70 con doble vidrio: 18 días en fábrica desde el pedido. Es tiempo de producción y no incluye el transporte.
- Configuraciones especiales: 3–5 semanas de producción, también desde el pedido.
- Flete marítimo: unos 35 días a la costa oeste de EE. UU., unos 45 días a la costa este.
- Los plazos se confirman por escrito al pedido. Producimos según el calendario de su proyecto.
Descargas
Planos y documentación
Planillas CAD de ventanas y puertas, modelos BIM, documentación de desempeño y detalles de instalación se preparan por proyecto para cuentas profesionales.
Solicitar documentación →De nuestros proyectos
Ver todas las opiniones →Declaraciones de clientes de proyectos ya instalados, citadas sin editar.
“The windows have been a really positive experience. We like them a lot, And they seem really well made.”
“The windows are exactly what I am looking for and the quality is more than perfect. Thanks for your help.”
“Your windows are with very good quality and nice looking, and over all it is a great investment for us, thank you very much for your support.”
“Everything has been great so far! The team has had no issues installing which has allowed us to be ahead of schedule.”
