Essential Tilt & Turn
The workhorse tilt & turn platform, in two thermally broken frame depths. 95mm is the standard depth: European two-position operation at a cost that survives a production schedule — a sensible default for hotel, multifamily and spec-home programmes. 70mm is the shallow-frame companion, for projects where the wall build-up is shallower or the budget is tighter, without giving up the two-position operation or the multi-point lock — widely used for replacement work in existing masonry openings. Tilt for secure ventilation, turn for full opening and inside-face cleaning, on either depth. Figures shown are NFRC-certified per depth; see the specification table.
Configure su unidad y solicite una cotización: la calculamos y respondemos, normalmente en un día hábil.
Cada unidad se fabrica a la medida del hueco. Medidas confirmadas en la cotización.
Recubrimientos Low-E1 / E2 / E3, composiciones laminadas y templadas disponibles. Recomendamos el recubrimiento según su zona climática.
Gama RAL completa a solicitud; se listan los doce colores más pedidos. Pintura en polvo o anodizado.
No se muestra precio porque cada unidad se fabrica a medida. Recibirá una cotización por escrito para esta configuración exacta.
Resumen

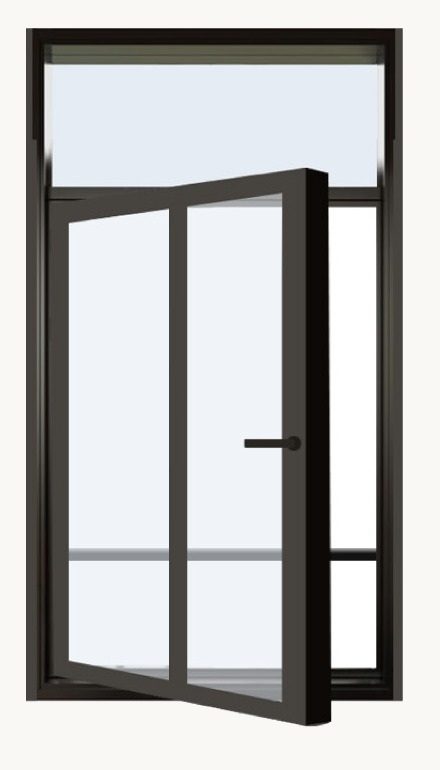

A two-position aluminium tilt & turn on a thermally broken frame, in two depths chosen as a configurator option. Tilt the head inward for secure background ventilation, turn the whole sash inward for maximum air exchange and to clean the outside face from inside the room — the same operation on either depth.
The depth is a real trade-off, not a rank. 95mm is offered as the balance of affordability and efficiency — the catalogue places it in hotels and office buildings, where the same unit is repeated hundreds of times and the specification has to survive a production schedule. 70mm is offered for when energy efficiency, durability and comfort matter most: a Technoform nylon thermal break, a multi-chamber multi-seal build claimed at up to 45 dB, and Siegenia hardware in place of the 95mm depth’s standard set. Specify 95mm when the wall build-up suits it and the schedule is what governs; specify 70mm where the wall is shallower, the room is on a busy street, or comfort leads.

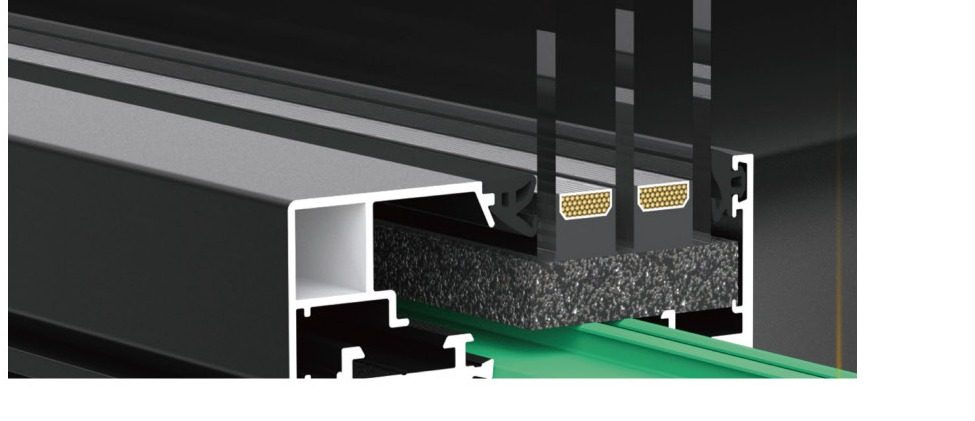

The frame is a T66 aviation-grade aluminium alloy with penetration-welded corners — the catalogue counts eight thousand weld points per corner — and multi-chamber PA66 nylon barrier strips separating the inner and outer sections on both depths. Finishing is an AkzoNobel powder coat from a nineteen-colour extruded-aluminium palette, three of them pearlescent, with custom colours on request. Standard hardware on the 95mm depth is a KNG set in white, gray, golden or black, upgradeable to GU gearing with Da ji hinges and Hoppe handles.
Each depth certifies its own NFRC record, published separately in the specification table below rather than averaged: the 95mm depth’s operable record certifies 0.32 U-factor double-glazed and 0.22 triple; the 70mm depth certifies both sash configurations, 0.28 double / 0.18 triple fixed and 0.31 double / 0.22 triple operable. Glazing is dual pane with low-e and argon as standard, or triple pane where the glazing pocket exceeds 3/4"; low-e 1, 2 or 3 chosen by climate zone.
| Línea de producto | Essential |
|---|---|
| Material | Aluminum |
| Tipo | Window |
| Plazo de entrega | Configuraciones estándar: 18 días en fábrica |

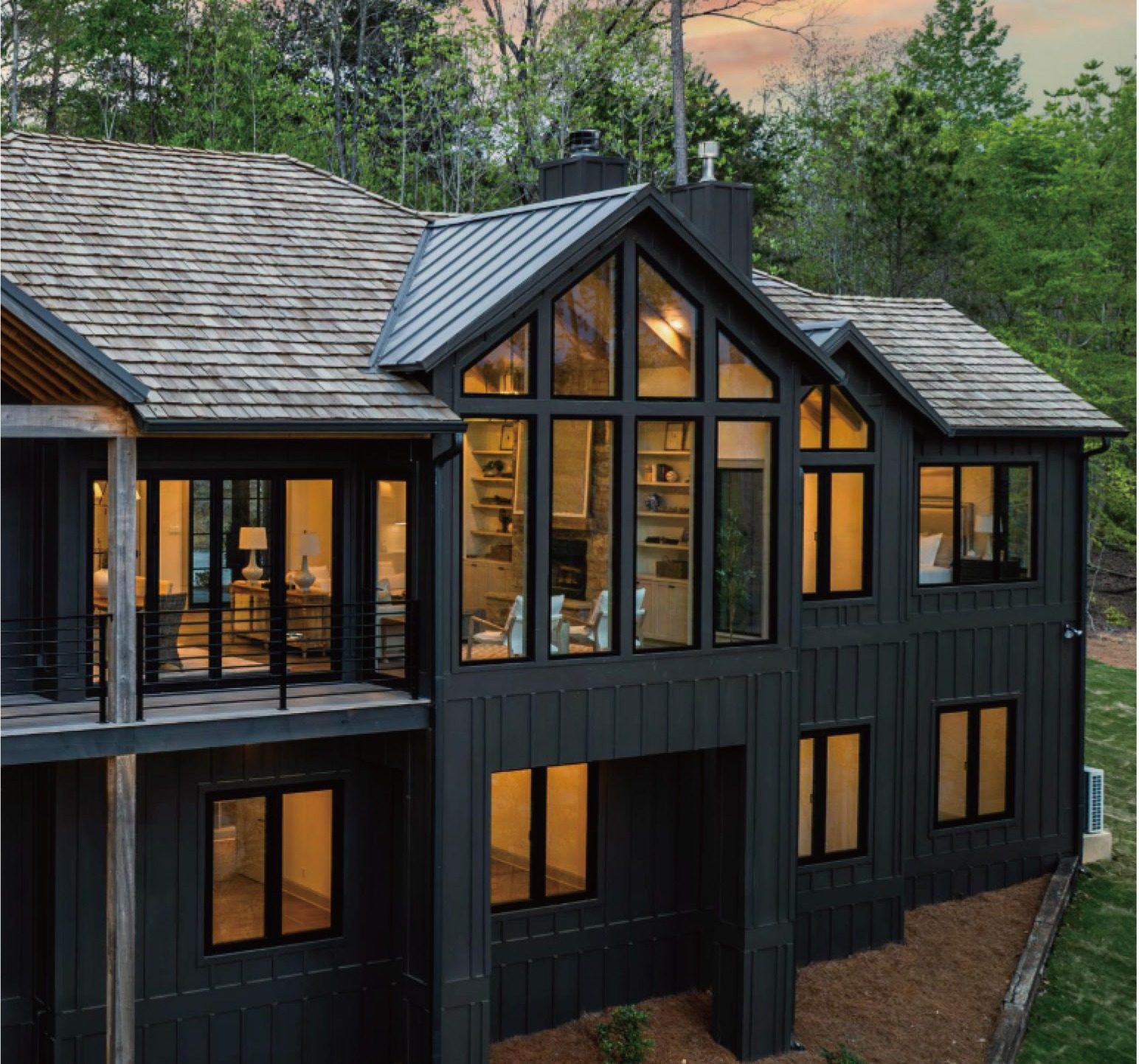

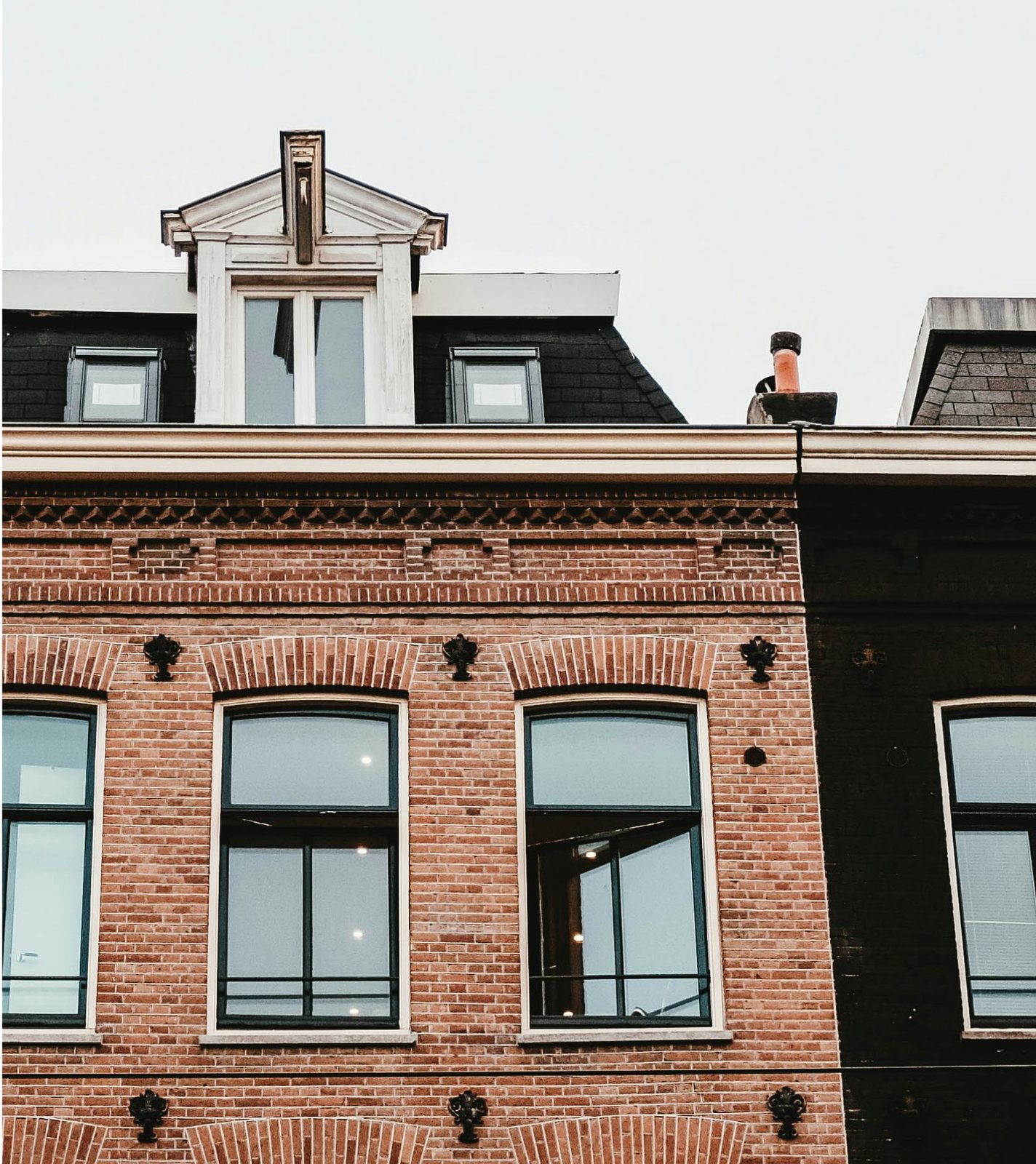

Referencias de proyecto
Edificios con esta línea, suministrados por nuestro socio fabricante.
Especificaciones
| Material | Aluminum |
Perfil y sección del marco
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Opciones de montaje y marco
El tipo de marco determina el detalle del hueco, la impermeabilización y cuánto del muro existente hay que retirar. Hay cuatro opciones; indíquenos la composición del muro y especificaremos la que necesita su hueco.
El marco estándar de obra nueva. La aleta solapa el tablero, de modo que la unidad se coloca y se sella en una sola operación.
Existe una aleta de 1 3/8" cuando la composición del revestimiento requiere más alcance.
Se instala sobre un marco de aluminio existente, dejando intacto el estuco exterior. Sin cortes ni reparaciones.
Disponible en tipos de ventana seleccionados: consúltenos qué huecos lo admiten antes de presupuestar el estuco.
Para retirada completa, cuando el marco existente está podrido o dañado y hay que sacarlo por entero.
Se aloja en el hueco existente y llega con los taladros pasantes ya hechos y los tornillos incluidos.
Los flejes se fijan al marco, lo que permite situar la unidad en cualquier punto del espesor del muro y no a un retranqueo fijo.
Se instala desde el interior y sirve tanto para obra nueva como para sustitución.
Los detalles CAD completos están disponibles a solicitud para su composición de muro.
Combinaciones unidas en fábrica para huecos grandes
Las combinaciones de varias unidades se unen en fábrica y se entregan como un solo conjunto, de modo que la junta se ejecuta en taller y no sobre un andamio. El montante de unión mide 1 1/8" (28 mm) y existe en tres grados de refuerzo, según la altura de la ventana que debe soportar. El sistema está protegido por una patente estadounidense.
| Altura de ventana sugerida | Ancho de junta |
|---|---|
| up to 9 ft | 1 1/8" (28 mm) |
| 9 to 11 ft | 1 1/8" (28 mm) |
| 11 to 13 ft | 1 1/8" (28 mm) |
Las combinaciones llegan parcial o totalmente montadas según tamaño y transporte. Indíquenos el hueco y confirmaremos qué grado necesita su altura y cómo se dividirá la unidad para el envío.
Cómo se unen las combinaciones grandes →Detalles de instalación
Entramado de madera, mampostería y placa, más la junta de empalme para enviar unidades grandes por secciones. Detalles CAD completos a solicitud.
Métodos de instalación explicados →Desempeño y certificaciones
Desempeño certificado NFRC
Cifras certificadas del Certified Products Directory de NFRC, la fuente que verifica un departamento de construcción en EE. UU. Esta ventana se certifica por separado como hoja fija y como hoja practicable, por eso se muestran ambas: la hoja practicable lleva los herrajes y la junta de apertura, lo que cuesta algo de desempeño térmico.
| Ventana fija — 95mmDOCUMENTADO POR EL FABRICANTE | Ventana practicable / oscilobatiente — 95mmNFRC CPD: DRN-M-15verificable en nfrc.org | Ventana fija — 70mmNFRC CPD: DRN-M-4verificable en nfrc.org | Ventana practicable / oscilobatiente — 70mmNFRC CPD: DRN-M-3verificable en nfrc.org | |
|---|---|---|---|---|
| Doble vidrio | U 0.29 SHGC 0.24 | U 0.32 SHGC 0.18 · VT 0.35 · CR 58 | U 0.28 SHGC 0.27 · VT 0.49 · CR 61 | U 0.31 SHGC 0.25 · VT 0.47 · CR 60 |
| Triple vidrio | U 0.18 | U 0.22 SHGC 0.16 · VT 0.22 · CR 67 | U 0.18 SHGC 0.23 · VT 0.45 · CR 68 | U 0.22 SHGC 0.20 · VT 0.37 · CR 66 |
| Infiltración de aire | — | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 |
El número CPD es el registro de este producto en el Certified Products Directory de NFRC. Puede verificarlo usted mismo en nfrc.org buscando el número indicado.Cada cifra es el mejor Factor U certificado para esa combinación, con el SHGC, VT y CR de esa misma línea certificada. Rango certificado completo:Ventana practicable / oscilobatiente — 95mm: 130 configuraciones de vidrio certificadas · U 0.22–0.41Ventana fija — 70mm: 90 configuraciones de vidrio certificadas · U 0.18–0.31Ventana practicable / oscilobatiente — 70mm: 90 configuraciones de vidrio certificadas · U 0.22–0.33Las columnas marcadas DOCUMENTADO POR EL FABRICANTE corresponden a cifras publicadas por la fábrica, no a una certificación NFRC. Consúltenos antes de incluirlas en una presentación: obtendremos la cifra certificada o le diremos que aún no existe.Ventana fija — 70mm: Platform match inferred: the 9500 record matches the 95mm depth exactly (operable 0.32 / 0.22), and this record is the other thermally broken aluminium tilt & turn we list. Triple-glazed figures match the catalogue; double differs by 0.01. Confirm with the factory.Ventana practicable / oscilobatiente — 70mm: Platform match inferred: the 9500 record matches the 95mm depth exactly (operable 0.32 / 0.22), and this record is the other thermally broken aluminium tilt & turn we list. Triple-glazed figures match the catalogue; double differs by 0.01. Confirm with the factory.
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Garantía
Nuestros productos están certificados según:
Números de certificado disponibles a solicitud.
VERIFICABLE AHORACPD DRN-M-8 · DRN-M-11 · DRN-M-15 · DRN-M-19 · DRN-M-21Búsquelos en nfrc.org y leerá las mismas cifras que publicamos.
Opciones
Acabados
Acabados en pintura en polvo según la carta RAL estándar, además de opciones anodizadas. Los interiores de madera están disponibles en varias especies y acabados.
Acristalamiento
- Vidrio aislante doble o triple
- Recubrimientos Low-E1 / Low-E2 / Low-E3
- Relleno de argón
- Composiciones templadas y laminadas
- Colores y patrones de intercapa a medida
Conjuntos en mirador (bay) y curvos (bow)
Ambos se construyen con las unidades de esta página y no son productos aparte, así que el acabado, el vidrio y los herrajes que especifique aquí pasan directamente al conjunto.
Unidades dispuestas en ángulo que sobresalen del muro, convirtiendo una fachada plana en un banco, un alféizar profundo o un rincón de lectura. Se compone de 3 a 6 unidades practicables u oscilobatientes, cada una fija o practicable.
Cuatro o más unidades unidas en una curva suave en lugar de ángulos facetados. Resulta más suave que un mirador y capta luz desde un arco más amplio. Disponible con ventanas practicables, oscilobatientes o fijas.
Las cifras de tamaño y desempeño de esta página corresponden a las unidades individuales. Los límites estructurales de un conjunto concreto los confirma la fábrica frente a su hueco, y lo obtenemos por escrito antes de cotizar.
Acabado exterior
El exterior es revestimiento de aluminio extruido, por eso el acabado importa más aquí que la carta de color de una ventana de PVC: es una pintura en polvo sobre extrusión estructural, no un tinte superficial.
Hay 19 acabados en total, incluidos tres perlados. Aquí se nombran doce; consúltenos por el resto o por una igualación de color a medida.
Las muestras son solo indicativas: reproducidas de imprenta y vistas en su pantalla. Especifique por número RAL y pídanos una muestra física antes de comprometer una fachada a un color.
Plazo de entrega
- Configuraciones estándar, como una unidad serie 70 con doble vidrio: 18 días en fábrica desde el pedido. Es tiempo de producción y no incluye el transporte.
- Configuraciones especiales: 3–5 semanas de producción, también desde el pedido.
- Flete marítimo: unos 35 días a la costa oeste de EE. UU., unos 45 días a la costa este.
- Los plazos se confirman por escrito al pedido. Producimos según el calendario de su proyecto.
Descargas
Planos y documentación
Planillas CAD de ventanas y puertas, modelos BIM, documentación de desempeño y detalles de instalación se preparan por proyecto para cuentas profesionales.
