Signature Bi-Fold Door 90
A folding door that concertinas its panels to one or both sides, clearing the opening almost entirely. Top-hung running gear carries the weight so the floor track stays low, and EPDM weather seals with a thermally broken frame keep the closed position tight.
Configure su unidad y solicite una cotización: la calculamos y respondemos, normalmente en un día hábil.
Cada unidad se fabrica a la medida del hueco. Medidas confirmadas en la cotización.
Recubrimientos Low-E1 / E2 / E3, composiciones laminadas y templadas disponibles. Recomendamos el recubrimiento según su zona climática.
Gama RAL completa a solicitud; se listan los doce colores más pedidos. Pintura en polvo o anodizado.
No se muestra precio porque cada unidad se fabrica a medida. Recibirá una cotización por escrito para esta configuración exacta.
Resumen

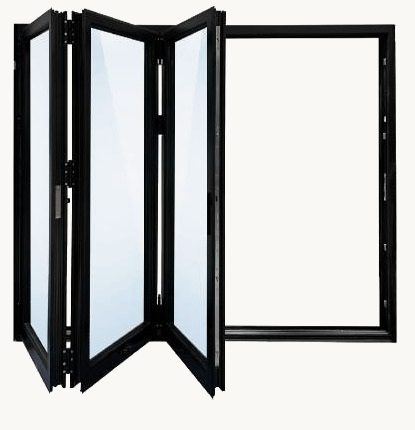

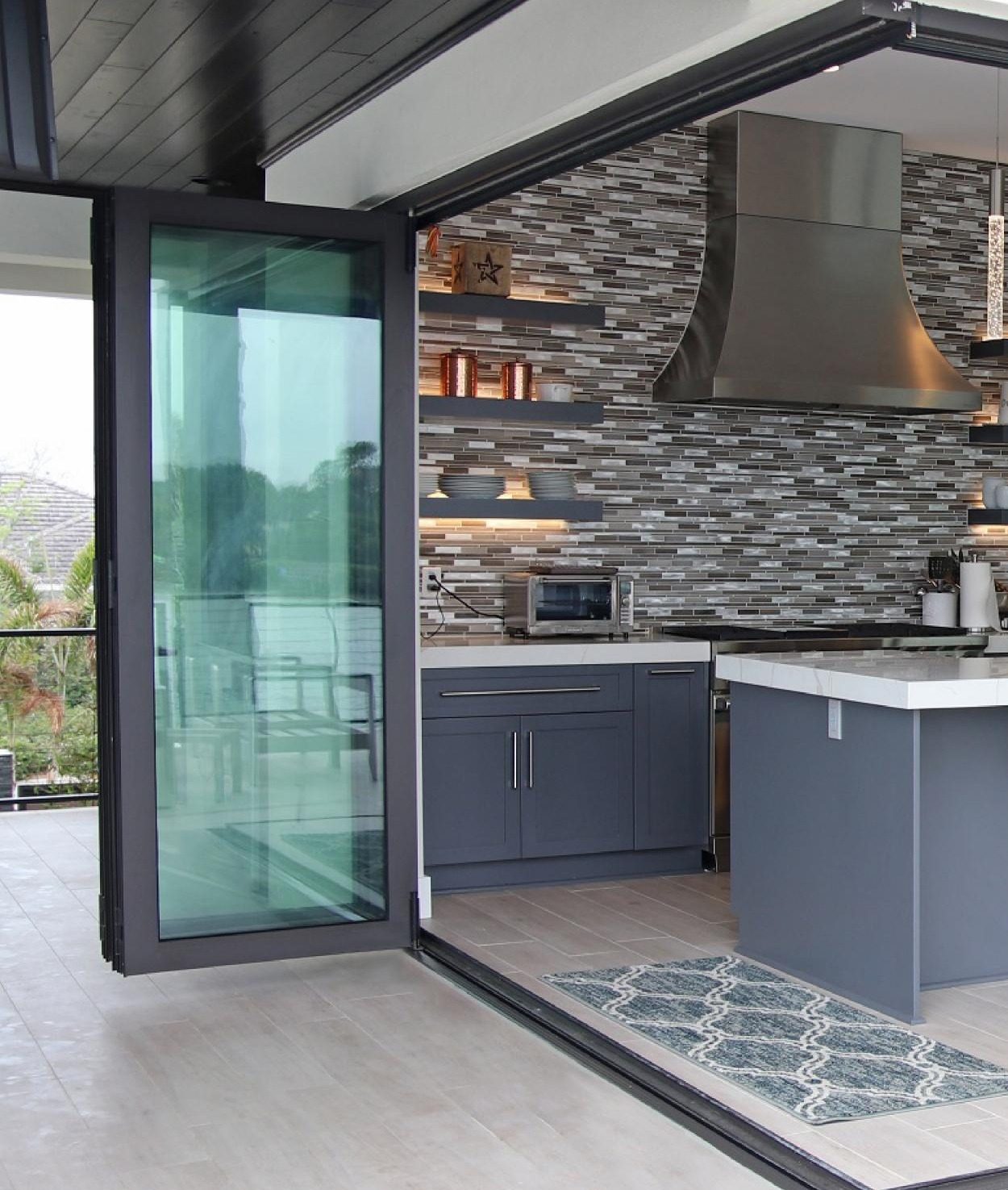

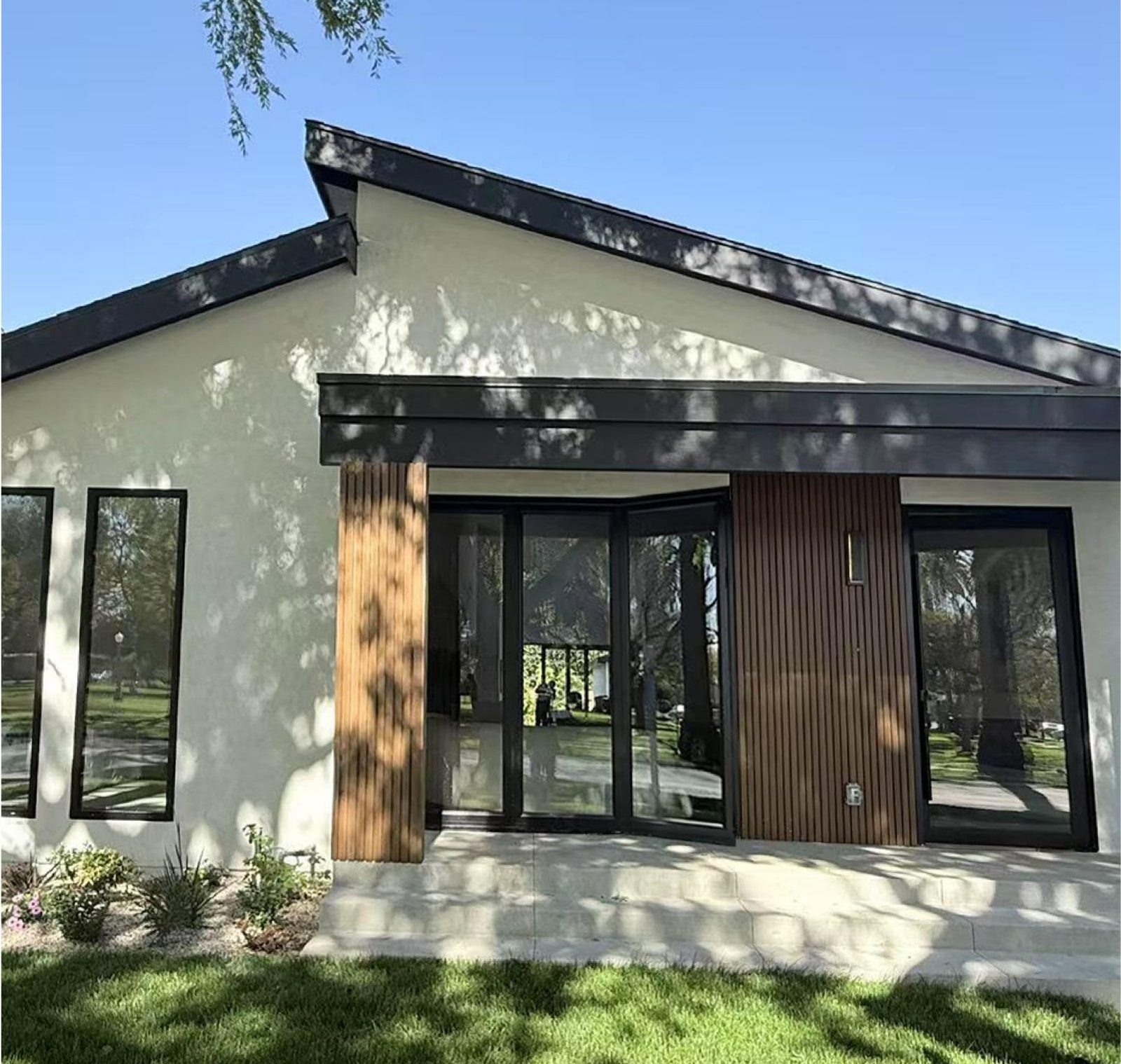

A folding outswing door: the leaves are hinged to one another and concertina to one side, both sides or into a corner, so that when it is open the wall is gone rather than merely slid aside. It can be built to open from the left, the right or the centre, and a folding run can be specified as a pass-through window serving an outdoor kitchen or bar. Configurations are always designated left to right as seen from outside.

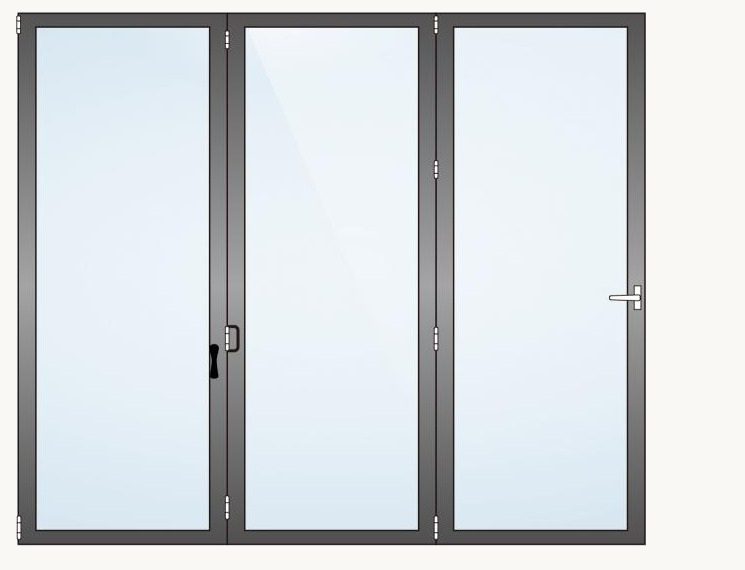

It differs from the sliding doors in the range in what it does with the panels rather than how much glass it can carry. A slider always leaves at least one panel-width of glass in the opening; this clears the whole run. The trade-off is leaf size: individual panels are between 17 11/16" and 37 3/8" wide and between 50 13/16" and about 118" tall, so a wide opening is made from many narrow leaves rather than a few large ones. Runs go from three panels at 6 to 8 ft of opening up to twelve panels at 28 to 33 1/2 ft, with overall heights from 4 1/4 ft to 10 ft, and the panel split is specified with the stack — 3+1, 5+1, 3+3, 7+3, 5+5 and so on — so a traffic door can be left in the run without unfolding the whole wall.

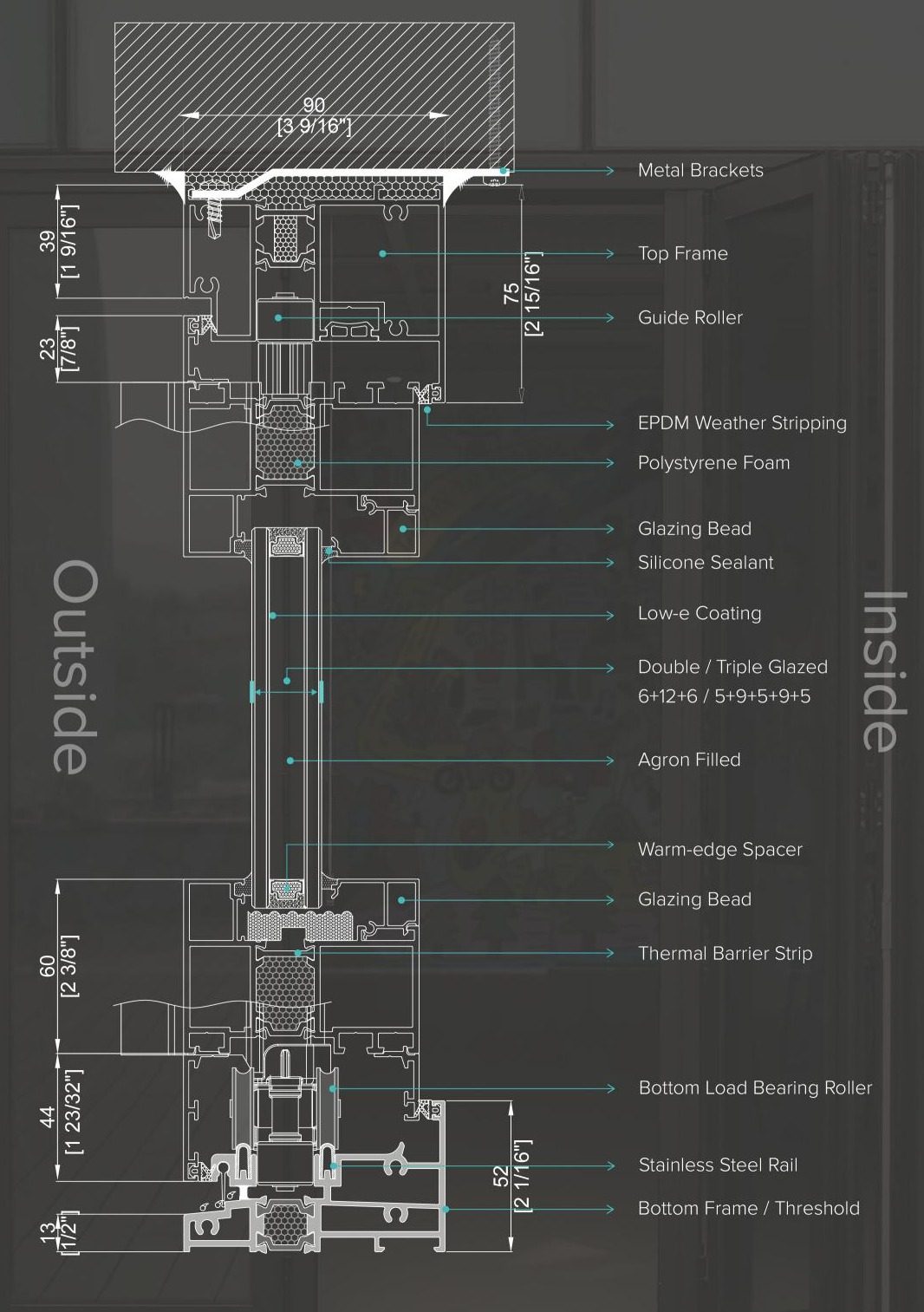

The frame is the 90 mm class, 3 9/16" across the head, which is where the number comes from. Weight is carried at the top by guide rollers in a 75 mm head assembly and at the bottom by load-bearing rollers running on a stainless steel rail in a 52 mm frame, with a 60 mm bottom sash above it. The build-up is a thermally broken aluminium section with a thermal barrier strip, EPDM weather stripping, polystyrene foam, silicone-sealed glazing beads and a warm-edge spacer. Glazing is a 6+12+6 double or a 5+9+5+9+5 triple, argon-filled and low-E coated: NFRC figures printed for this door are U 0.39 with SHGC 0.21 double-glazed and U 0.30 with SHGC 0.16 triple-glazed.
Two on-floor sills are offered. The low-threshold sill is 131 mm wide and 85 mm overall with 19 mm ramped lips on both faces, and is designated accessible and wheelchair accessible; the drainage sill is 90 mm wide over a 13 mm threshold lip and takes water away rather than ramping over it. Corner folds turn 90 degrees: an external angle fold opens outward with the screen inside and can be combined in any leaf split, 7+2, 4+2 or 5+3 among them, while a negative corner fold is only available as 4+4. Handles and hinges are by SAVIO in white, grey and black with CMECH hinge and flush handle hardware, running on precision bearings. Where the folding leaves stack into a collection box, its structural capacity has to be verified against a maximum load of 220.462 lb — 100 kg.
| Línea de producto | Signature |
|---|---|
| Material | Aluminum |
| Tipo | Door |
| Plataforma | 90 |
| Factor U | 0.36 Btu/h·ft²·°FNFRC CPD DRN-M-19 |
| SHGC | 0.25NFRC CPD DRN-M-19 |
| Ancho máx. | 17 11/16"–37 3/8" per panel (449–949 mm) |
| Alto máx. | 50 13/16"–118 1/8" per panel (1291–3000 mm) |
| Plazo de entrega | Configuraciones estándar: 18 días en fábrica |
