Signature Custom Entry Door
A made-to-drawing aluminum entry door. Panel layout, machining, glazing apertures and hardware positions are set from your elevation, so the front door can be detailed as a designed element rather than chosen from a stock range.
Configure su unidad y solicite una cotización: la calculamos y respondemos, normalmente en un día hábil.
Cada unidad se fabrica a la medida del hueco. Medidas confirmadas en la cotización.
No se muestra precio porque cada unidad se fabrica a medida. Recibirá una cotización por escrito para esta configuración exacta.
Resumen
A made-to-drawing aluminium entry door, hinged rather than pivoted, offered as a library of around eighteen worked designs that are all treated as starting points — the panel layout, surface pattern, glazing apertures, cladding and hardware positions are set from the elevation rather than picked from a stock range. The designs span heavy fluted and grid-patterned panels, woodgrain faces, carved classical work and glazed lites with sidelights, but the construction underneath them is common.
Where the pivot door is a fixed family of three defined by its mechanism, this one is defined by its envelope, which changes with the design chosen. Maximum widths run from 2,000 mm on the narrowest designs through 2,100, 2,300 and 2,500 mm to 3,200 mm on the majority and 4,100 mm on the widest. Heights are 4,000 mm on most designs, 5,000 mm on the two built in the thinner series, and 6,000 mm on three of them — taller than anything else in the entry range. Two door series are built: a 105 series at 106 mm thick, hung on hinges, and a 95 series at 95 mm thick using an offset hinge. Because the envelope is design-dependent, the design has to be settled before the opening size is confirmed.

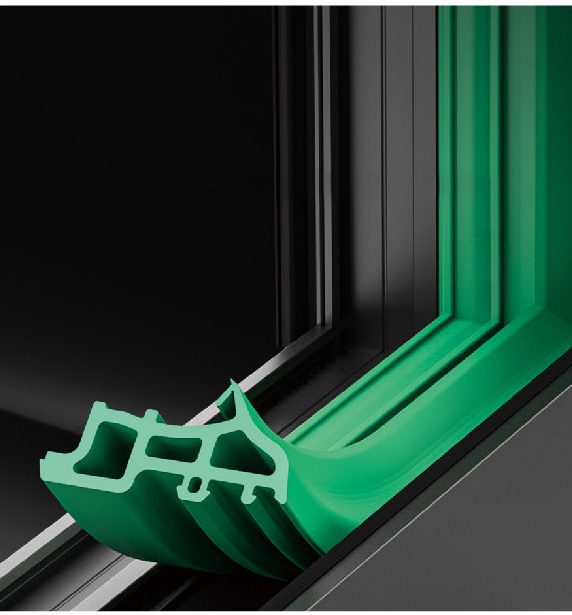

The construction is a thermally broken aluminium frame around a polyurethane foam-filled core, with the decorative surface applied as a separate outer skin over that core — which is why the pattern can change so completely between designs without changing the door's behaviour. Multiple weatherseal strips run around the leaf and frame, the profiles are imported extrusions, and the leaf is hung on a stainless steel high-precision hinge. Locking is a German G-U multi-point strip housed in the leaf edge.

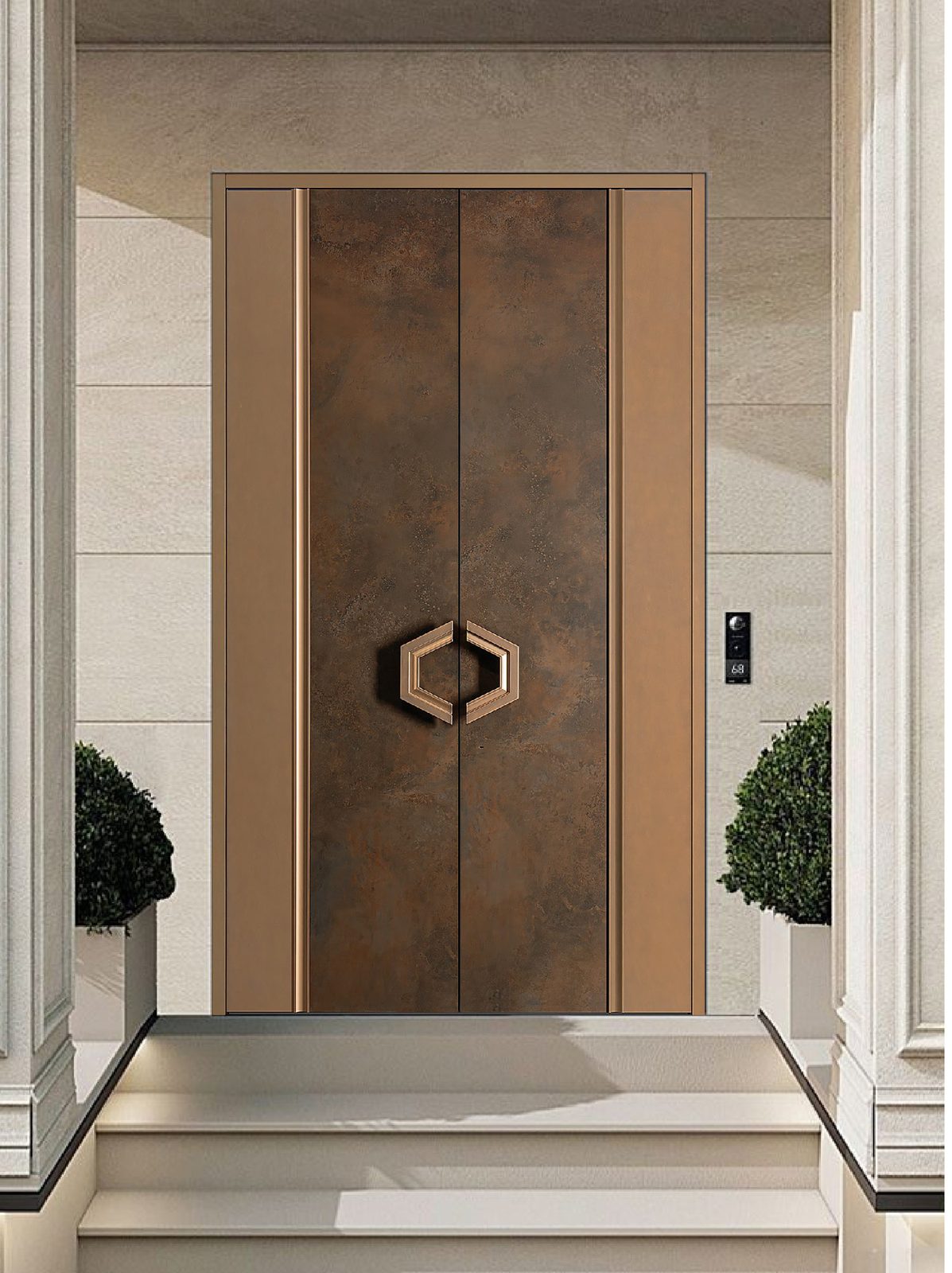

Exterior cladding and interior finish are specified separately, from ten exterior options spanning veined stone, terracotta, patinated copper and brass, travertine and woodgrains, and ten interior wood and finish options from blonde and white oak through grey and warm walnut. Handles are a range of ten, several of them integrated smart locks combining a full-height bar pull with a keypad, a fingerprint reader or a camera, and individual designs call out their own handle treatments — hexagonal ring pulls, mother-of-pearl knobs, Greek-key bronze work. Coverage is ten years on glass and ten years on non-glass parts, transferable and not prorated.
| Línea de producto | Signature |
|---|---|
| Material | Aluminum |
| Tipo | Entry Door |
| Ancho máx. | 51 3/16"–161 7/16" (1300–4100 mm), depending on design |
| Alto máx. | 236 1/4" (6000 mm), depending on design |
| Plazo de entrega | Configuraciones estándar: 18 días en fábrica |
Referencias de proyecto
Edificios con esta línea, suministrados por nuestro socio fabricante.
Especificaciones
| Material | Aluminum |
| Ancho máx. | 51 3/16"–161 7/16" (1300–4100 mm), depending on design |
| Alto máx. | 236 1/4" (6000 mm), depending on design |
| Espesor del panel | 4 3/16" (106 mm) · 3 3/8" (85 mm) |
| Herrajes | 105 series armored door — hinged · 85 series glass door — hinged |
Perfil y sección del marco
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Opciones de montaje y marco
El tipo de marco determina el detalle del hueco, la impermeabilización y cuánto del muro existente hay que retirar. Hay cuatro opciones; indíquenos la composición del muro y especificaremos la que necesita su hueco.
El marco estándar de obra nueva. La aleta solapa el tablero, de modo que la unidad se coloca y se sella en una sola operación.
Existe una aleta de 1 3/8" cuando la composición del revestimiento requiere más alcance.
Se instala sobre un marco de aluminio existente, dejando intacto el estuco exterior. Sin cortes ni reparaciones.
Disponible en tipos de ventana seleccionados: consúltenos qué huecos lo admiten antes de presupuestar el estuco.
Para retirada completa, cuando el marco existente está podrido o dañado y hay que sacarlo por entero.
Se aloja en el hueco existente y llega con los taladros pasantes ya hechos y los tornillos incluidos.
Los flejes se fijan al marco, lo que permite situar la unidad en cualquier punto del espesor del muro y no a un retranqueo fijo.
Se instala desde el interior y sirve tanto para obra nueva como para sustitución.
Los detalles CAD completos están disponibles a solicitud para su composición de muro.
Combinaciones unidas en fábrica para huecos grandes
Las combinaciones de varias unidades se unen en fábrica y se entregan como un solo conjunto, de modo que la junta se ejecuta en taller y no sobre un andamio. El montante de unión mide 1 1/8" (28 mm) y existe en tres grados de refuerzo, según la altura de la ventana que debe soportar. El sistema está protegido por una patente estadounidense.
| Altura de ventana sugerida | Ancho de junta |
|---|---|
| up to 9 ft | 1 1/8" (28 mm) |
| 9 to 11 ft | 1 1/8" (28 mm) |
| 11 to 13 ft | 1 1/8" (28 mm) |
Las combinaciones llegan parcial o totalmente montadas según tamaño y transporte. Indíquenos el hueco y confirmaremos qué grado necesita su altura y cómo se dividirá la unidad para el envío.
Cómo se unen las combinaciones grandes →Detalles de instalación
Entramado de madera, mampostería y placa, más la junta de empalme para enviar unidades grandes por secciones. Detalles CAD completos a solicitud.
Métodos de instalación explicados →Desempeño y certificaciones
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Garantía
Nuestros productos están certificados según:
Números de certificado disponibles a solicitud.
VERIFICABLE AHORACPD DRN-M-8 · DRN-M-11 · DRN-M-15 · DRN-M-19 · DRN-M-21Búsquelos en nfrc.org y leerá las mismas cifras que publicamos.
Opciones
Acabados
Acabados en pintura en polvo según la carta RAL estándar, además de opciones anodizadas. Los interiores de madera están disponibles en varias especies y acabados.
Acabado exterior
Las opciones de acabado de esta plataforma se confirman en la cotización. No publicamos carta de color porque no disponemos de disponibilidad documentada, y una carta que resulta equivocada al pedir es peor que una pregunta.
Herrajes
105 series armored door — hinged · 85 series glass door — hinged
