Las fotografías de esta página muestran una unidad muy similar de la misma plataforma, no este modelo exacto: las guías de producto nunca lo fotografiaron. Las secciones, medidas y opciones de esta página sí son de este modelo. Pídanos una fotografía de la configuración exacta antes de especificar a partir de una imagen.
Signature Pivot Entry Door

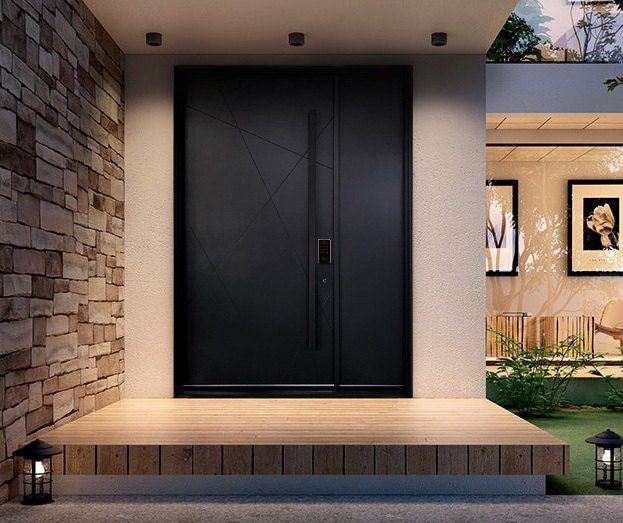

A pivot-hung entry door: the leaf turns on a floor and head spindle set in from the jamb, which is what allows a very large, very heavy door to swing with a light push. Insulated core, machined aluminum faces, and oversized heights available for double-height entries.
Configure su unidad y solicite una cotización: la calculamos y respondemos, normalmente en un día hábil.
Cada unidad se fabrica a la medida del hueco. Medidas confirmadas en la cotización.
No se muestra precio porque cada unidad se fabrica a medida. Recibirá una cotización por escrito para esta configuración exacta.
Resumen

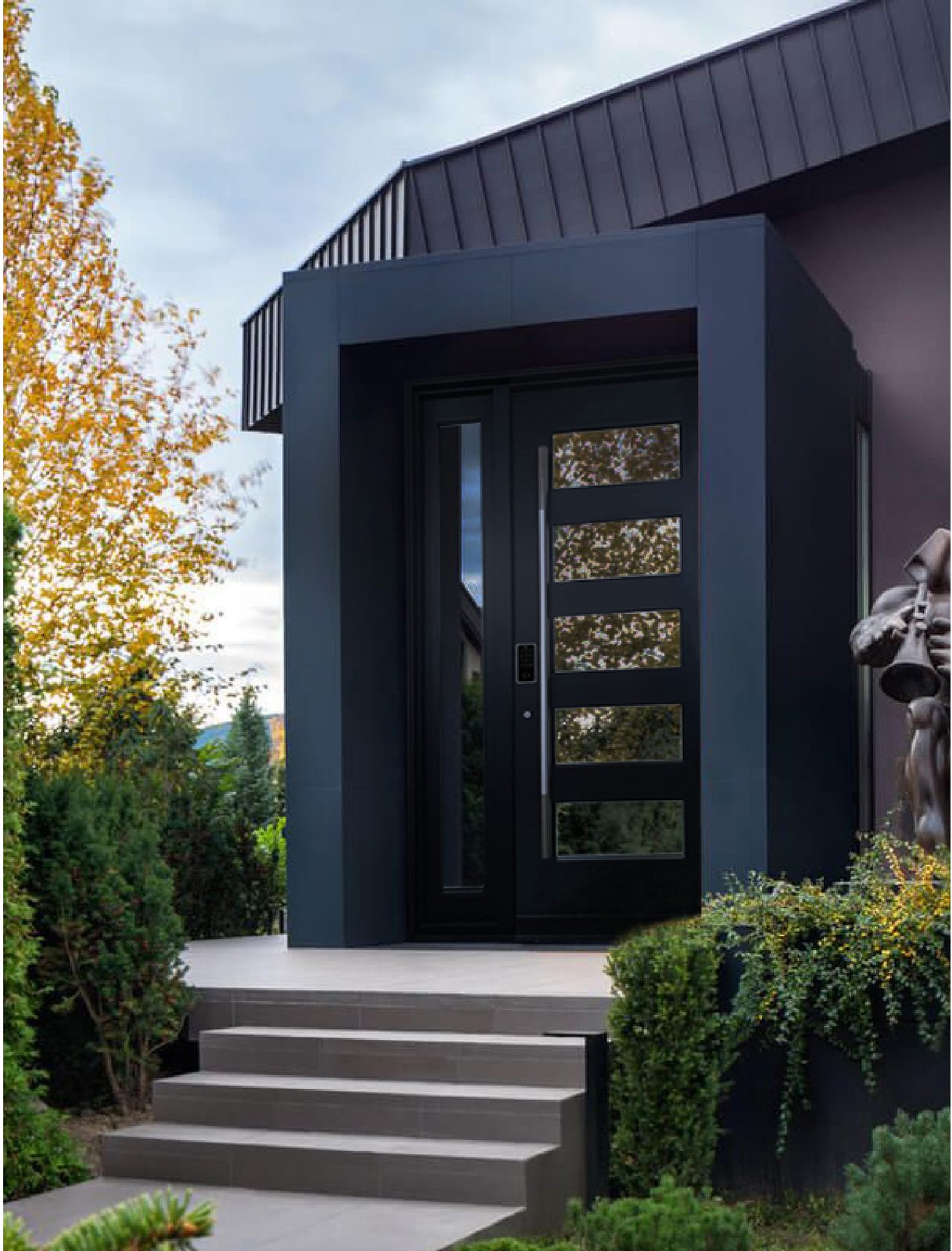

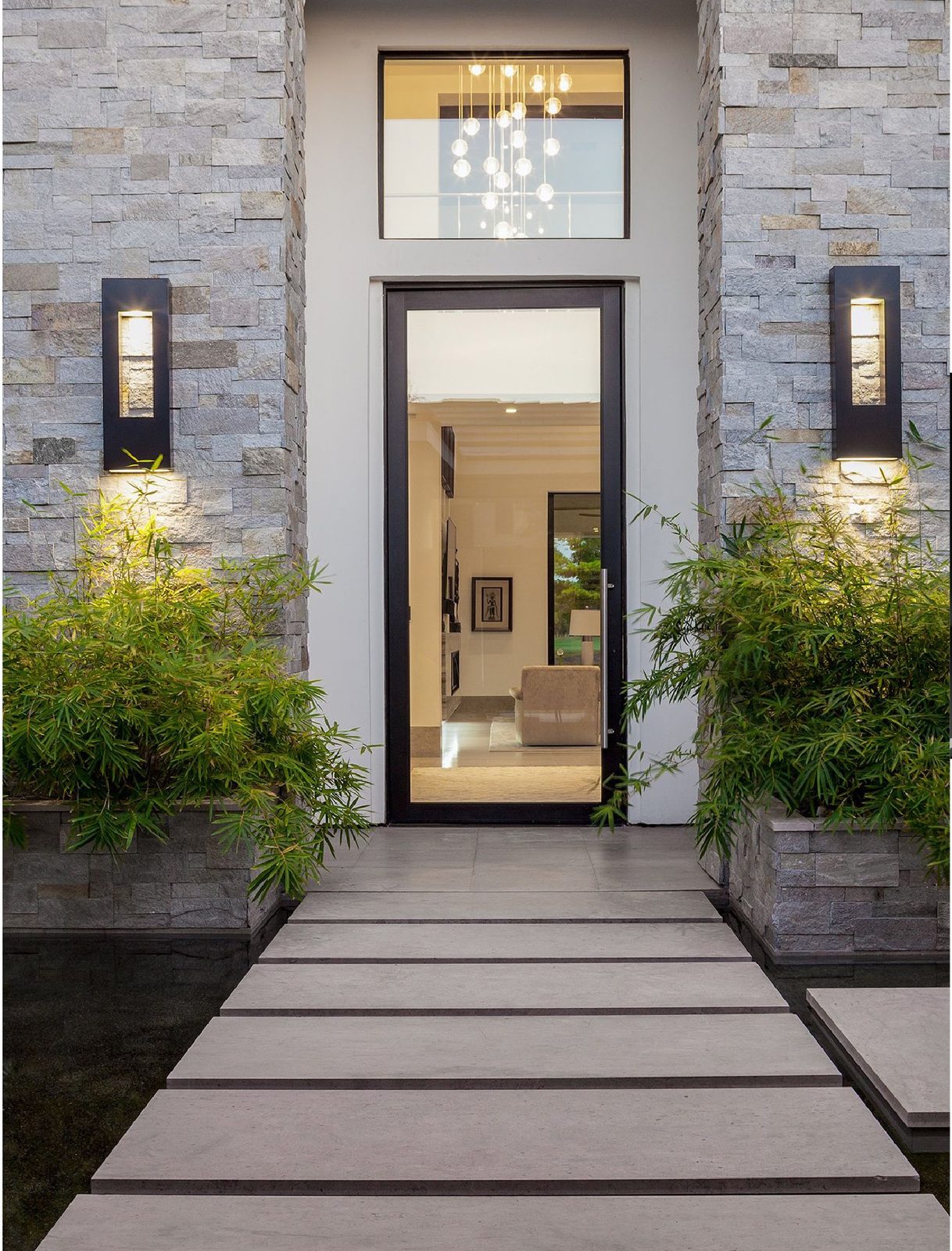

An aluminium pivot entry door: the leaf turns on a concealed axis set in from the jamb rather than on hinges at the edge, which is what lets a very large and very heavy door swing under a light push and gives the entrance its characteristic reveal on both sides as it opens. Three designs are drawn — a stacked five-lite panel, a six-lite panel usually flanked by sidelights, and a full-glass leaf for tall stone-clad entries — and all three are built as armoured doors.
It sits alongside the custom entry door as the minimal, engineered half of the entry range. That door is hinged and made to a drawing, with decorative panel faces and an envelope that changes design by design; this one is a fixed family of three, defined by the pivot action and by glass. The size envelope reflects that: the two panelled designs reach 2,300 mm wide by 4,000 mm tall, and the full-glass design is deliberately narrow at 1,300 mm, which is the trade for a single uninterrupted lite. Panels are 106 mm thick on the 105 armoured series, with the full-glass design also available on the thinner 85 mm glass-door series.
Swing is specified as left- or right-hand inswing, left- or right-hand outswing, or double inswing or outswing, and the opening can be widened with a single or double sidelite, a transom, a sidelite-plus-transom combination, or a curved transom over either sidelite arrangement. That is the whole configuration grammar for the family — the variation is in glazing pattern and finish rather than in the operating mechanism.
Locking is a multi-point steel latch with three points as standard, an adjustable roller latch for seal compression and a euro-profile cylinder, and up to two further locking points can be added. A pivot closer controls the leaf: adjustable soft-close, hydraulic backcheck and self-closing with a hold-open option, with an upgraded unit available for the largest and heaviest doors. A concealed spring-loaded drop seal at the bottom of the leaf lowers automatically as the door closes, sealing against draughts, noise, smoke and light without a raised threshold. Glazing is a dual-pane low-E argon unit as standard, with triple pane available wherever the glazing thickness can exceed 3/4"; tempered glass is standard throughout, and obscure and custom between-the-glass art glass are options. Coverage is ten years on glass and ten years on non-glass parts, transferable and not prorated.
| Línea de producto | Signature |
|---|---|
| Material | Aluminum |
| Tipo | Entry Door |
| Ancho máx. | 90 9/16" (2300 mm) |
| Alto máx. | 157 1/2" (4000 mm) |
| Plazo de entrega | Configuraciones estándar: 18 días en fábrica |
Referencias de proyecto
Edificios con esta línea, suministrados por nuestro socio fabricante.
Especificaciones
| Material | Aluminum |
| Ancho máx. | 90 9/16" (2300 mm) |
| Alto máx. | 157 1/2" (4000 mm) |
| Espesor del panel | 4 3/16" (106 mm) |
| Herrajes | 105 series armored glass door — hinged |
Perfil y sección del marco
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Opciones de montaje y marco
El tipo de marco determina el detalle del hueco, la impermeabilización y cuánto del muro existente hay que retirar. Hay cuatro opciones; indíquenos la composición del muro y especificaremos la que necesita su hueco.
El marco estándar de obra nueva. La aleta solapa el tablero, de modo que la unidad se coloca y se sella en una sola operación.
Existe una aleta de 1 3/8" cuando la composición del revestimiento requiere más alcance.
Se instala sobre un marco de aluminio existente, dejando intacto el estuco exterior. Sin cortes ni reparaciones.
Disponible en tipos de ventana seleccionados: consúltenos qué huecos lo admiten antes de presupuestar el estuco.
Para retirada completa, cuando el marco existente está podrido o dañado y hay que sacarlo por entero.
Se aloja en el hueco existente y llega con los taladros pasantes ya hechos y los tornillos incluidos.
Los flejes se fijan al marco, lo que permite situar la unidad en cualquier punto del espesor del muro y no a un retranqueo fijo.
Se instala desde el interior y sirve tanto para obra nueva como para sustitución.
Los detalles CAD completos están disponibles a solicitud para su composición de muro.
Combinaciones unidas en fábrica para huecos grandes
Las combinaciones de varias unidades se unen en fábrica y se entregan como un solo conjunto, de modo que la junta se ejecuta en taller y no sobre un andamio. El montante de unión mide 1 1/8" (28 mm) y existe en tres grados de refuerzo, según la altura de la ventana que debe soportar. El sistema está protegido por una patente estadounidense.
| Altura de ventana sugerida | Ancho de junta |
|---|---|
| up to 9 ft | 1 1/8" (28 mm) |
| 9 to 11 ft | 1 1/8" (28 mm) |
| 11 to 13 ft | 1 1/8" (28 mm) |
Las combinaciones llegan parcial o totalmente montadas según tamaño y transporte. Indíquenos el hueco y confirmaremos qué grado necesita su altura y cómo se dividirá la unidad para el envío.
Cómo se unen las combinaciones grandes →Detalles de instalación
Entramado de madera, mampostería y placa, más la junta de empalme para enviar unidades grandes por secciones. Detalles CAD completos a solicitud.
Métodos de instalación explicados →Desempeño y certificaciones
Los valores no listados están pendientes del informe de ensayo certificado del fabricante y se dejan en blanco deliberadamente en lugar de estimarse.
Garantía
Nuestros productos están certificados según:
Números de certificado disponibles a solicitud.
VERIFICABLE AHORACPD DRN-M-8 · DRN-M-11 · DRN-M-15 · DRN-M-19 · DRN-M-21Búsquelos en nfrc.org y leerá las mismas cifras que publicamos.
Opciones
Acabados
Acabados en pintura en polvo según la carta RAL estándar, además de opciones anodizadas. Los interiores de madera están disponibles en varias especies y acabados.
Acabado exterior
Las opciones de acabado de esta plataforma se confirman en la cotización. No publicamos carta de color porque no disponemos de disponibilidad documentada, y una carta que resulta equivocada al pedir es peor que una pregunta.
Herrajes
105 series armored glass door — hinged
Plazo de entrega
- Configuraciones estándar, como una unidad serie 70 con doble vidrio: 18 días en fábrica desde el pedido. Es tiempo de producción y no incluye el transporte.
- Configuraciones especiales: 3–5 semanas de producción, también desde el pedido.
- Flete marítimo: unos 35 días a la costa oeste de EE. UU., unos 45 días a la costa este.
- Los plazos se confirman por escrito al pedido. Producimos según el calendario de su proyecto.
Descargas
Planos y documentación
Planillas CAD de ventanas y puertas, modelos BIM, documentación de desempeño y detalles de instalación se preparan por proyecto para cuentas profesionales.
Solicitar documentación →De nuestros proyectos
